鄭州西門子6SE70變頻器E故障維修流程分析

鄭州西門子變頻器維修公司上海仰光電子，上海仰光電子維修公司擁有全套測試平臺，軟硬件結合，帶載運行，維修速度快，價格低，免費檢測，保證上機ok，24小時熱線服務

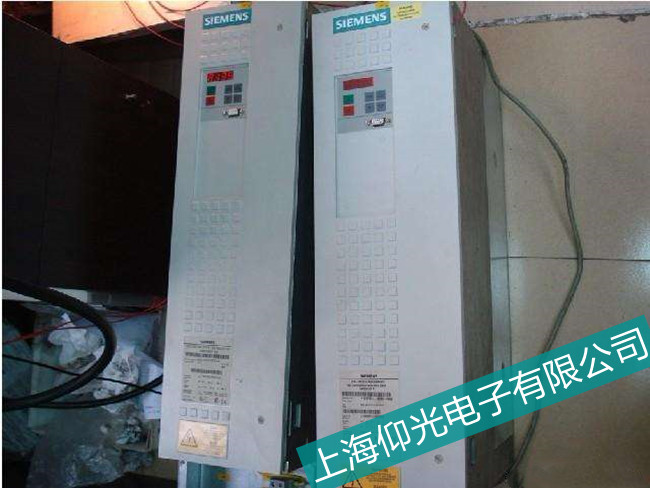

西門子6SE70變頻器E故障維修流程
西門子變頻器6se7023變頻器，控制面板PMU液晶顯示屏顯示E故障報警，變頻器無法工作，啟停和送電均無效。處理過程如下：
1、首先更換新CUVC板，對變頻器輸入側送電，發現操作面板仍然顯示E報警，不能復位，因此排除CUVC板故障，判斷故障是出在功率板上；
2、將更換下來的CUVC板放在好的變頻器上測試，發現操作面板顯示正常，E報警消除，同時測試CUVC板輸入輸出功能正常，再次確認CUVC板無故障；
3、對變頻器內部清理干凈后，將功率板拆下，單獨放在維修臺上測試，給功率卡送直流560VDC電壓，開關電源開始工作，用示波儀測量功率卡上開關電源電壓值，發現15V電壓值為0V。

4、測試芯片L4974A 輸出電壓15V為0V，查芯片8腳軟啟動電壓是0.5V，正常值為3.85V，所以芯片L4974A的8腳輸入電壓不對。經查Q2輸入觸發電壓正常。
5、將功率卡供電電壓切斷，用萬用表測量電路中的元器件，發現Q2損壞，其它元件正常；
6、更換Q2后，給功率卡送電，測量芯片L4974A 輸出電壓為15V，電壓輸出正常，操作面板顯示正常，E報警消除。
7、安裝功率板和控制板后，對變頻器進行靜態測試，滿足送電條件，對變頻器輸入側送電，輸入?yún)��?shù)，啟動變頻器后運行正常。

鄭州西門子6SE70變頻器E故障維修流程分析總結：以上是西門子變頻器E故障的維修流程分析，可以更好的進行變頻器維修，如若不能解決您的問題，可以送至維修中心進行維修。
