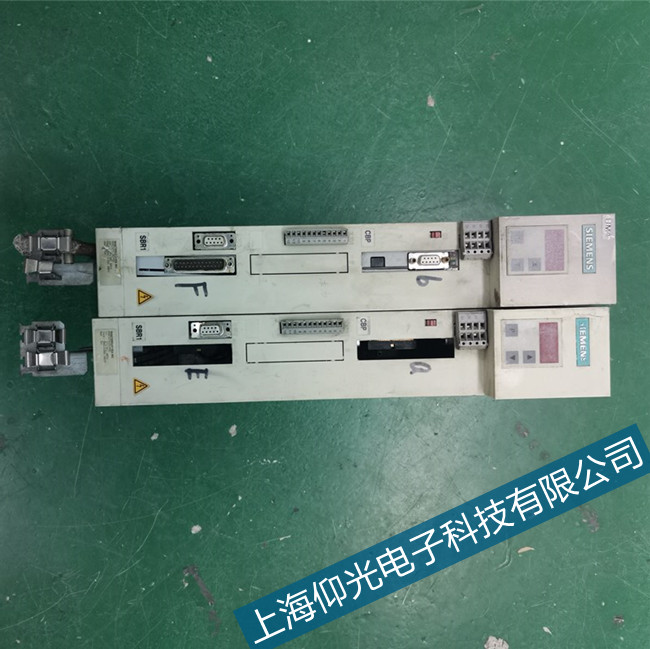

西門子數控伺服驅動器主板維修：主流的伺服驅動器均采用數字信號處理器（DSP）作為控制核心，可以實現比較復雜的控制算法，實現數字化、網絡化和智能化。功率器件普遍采用以智能功率模塊（IPM）為核心設計的驅動電路,IPM內部集成了驅動電路,同時具有過電壓、過電流、過熱、欠壓等故障檢測保護電路,在主回路中還加入軟啟動電路,以減小啟動過程對驅動器的沖擊。功率驅動單元首先通過三相全橋整流電路對輸入的三相電或者市電進行整流，得到相應的直流電。經過整流好的三相電或市電，再通過三相正弦PWM電壓型逆變器變頻來驅動三相永磁式同步交流伺服電機。

西門子數控伺服驅動器主板維修：故障原因及解決方法：

F07599 (A) 編碼器 1：無法校準

信號重要性： 驅動數據組 : %1

驅動體 : VECTOR_G130/G150

反應： OFF1 (OFF2, OFF3, 無 )

應答： 立即

原因： 將絕對位置 （r0483 或 r2723）從增量換算為長度單位 (LU) 的系數和最大編碼器值相乘得出的值，超出了位置實

際值說明的值域 (-2147483648 ... 2147483647)。

處理： 如果允許的最大絕對位置值 (LU) 大于 4294967296，則可能由于溢出運行而不能進行校準。

使用下面的公式計算旋轉編碼器允許的最大絕對位置 (LU)：

1. 不帶位置跟蹤的電機編碼器：

p2506 * p0433 * p2505 / (p0432 * p2504)

p2506 * p0433 * p2505 * p0421 / (p0432 * p2504)，適用于多圈編碼器

2. 帶位置跟蹤的電機編碼器，用于測量變速箱：

p2506 * p0412 * p2505 / p2504

3. 帶位置跟蹤的電機編碼器，用于負載變速箱：

p2506 * p2721 * p0433 / p0432

4. 帶位置跟蹤的電機編碼器，用于負載變速箱和測量變速箱：

p2506 * p2721

5. 不帶位置跟蹤的直接編碼器：

p2506 * p0433 / p0432

p2506 * p0433 * p0421 / p0432 適用于多圈編碼器

6. 帶位置跟蹤的直接編碼器，用于測量變速箱：

p2506 * p0412

在 … 時的反應 A: 無

在 … 時應答 A: 無
