西門子伺服驅動器電機維修：上海仰光電子科技有限公司專業從事各品牌伺服驅動器維修,伺服電機維修,觸摸屏維修,變頻器維修,伺服器維修,伺服控制器維修,數控系統維修改造，機器人維修保養以及各種板卡,芯片級維修維護,免費檢測,快速維修,部分立等可取!

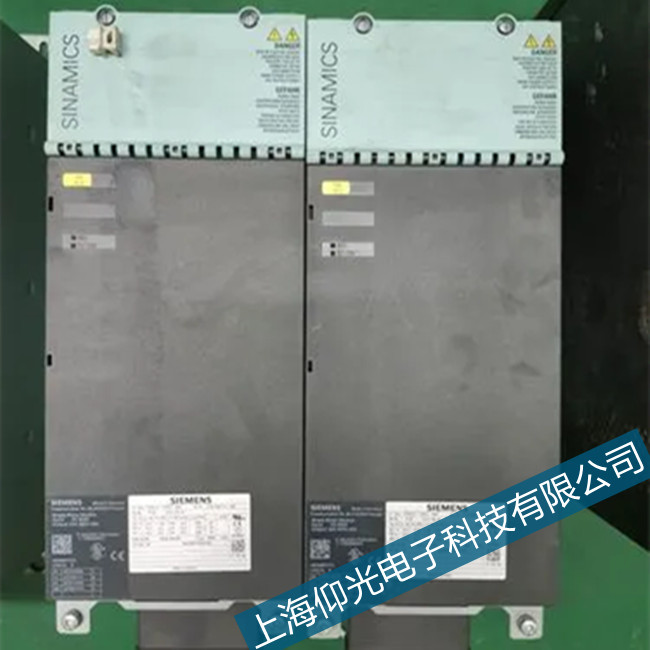

連云港西門子伺服驅動器維修案例：

F07969 驅動：磁極位置檢測出錯

信號重要性： %1

驅動體 : VECTOR_G130/G150

反應： OFF2

應答： 立即

原因： 在磁極位置檢測期間出現錯誤。

故障值 （r0949, 十進制）：

1：電流環受限制。

2：電機軸堵轉。

4：編碼器轉速信號不合理。

10：級別 1：測量電流和零序電流之間的比例過小。

11：級別 2：測量電流和零序電流之間的比例過小。

12：級別 1：超出最大電流。

13：級別 2：超出最大電流。

14：用于確定 +d 軸的電流差值過小。

15：二次諧波過小。

16：對于該測量方式變頻器過小。

17：通過脈沖禁止中斷。

18：一次諧波過小。

20: 對于旋轉的電機軸和激活的捕捉再啟動功能，要求進行磁極位置檢測。

處理： 故障值 =1 時：

檢查電機連接是否正確。

檢查電機數據是否正確輸入。

更換相關電機模塊。

故障值 =2 時：

打開電機抱閘裝置 (p1215 = 2)，空載接通電機。

故障值 =4 時：

檢查編碼器線數 （p0408）和傳動比 （p0432，p0433）是否正確。

檢查電機極對數是否正確 （p0314）。

故障值 =10 時：

若選擇 p1980 = 4，則增大 p0325 的值。

若選擇 p1980 = 1，則增大 p0329 的值。

檢查電機連接是否正確。

更換相關電機模塊。

故障值 =11 時：

增大 p0329 的值。

檢查電機連接是否正確。

更換相關電機模塊。

故障值 =12 時：

若選擇 p1980 = 4，則減小 p0325 的值。

若選擇 p1980 = 1，則減小 p0329 的值。

檢查電機數據是否正確輸入。

故障值 =13 時：

減小 p0329 的值。

檢查電機數據是否正確輸入。

故障值 =14 時：

增大 p0329 的值。

故障值 =15 時：

增大 p0325 的值。

電機各向異性不夠充分，切換運行 (p1980==1 或者 10)。

故障值 =16 時：

禁用運行 (p1982)。

故障值 =17 時：

重復運行。

故障值 =18 時：

增大 p0329 的值。

飽和度不夠充分，切換運行 (p1980==10)。

故障值 =20 時：

執行磁極位置檢測前要保證電機軸靜止。
