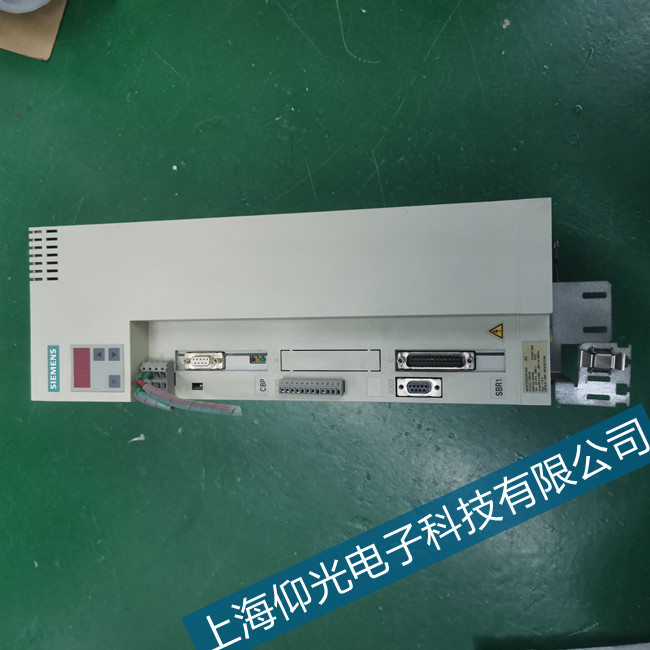

西門子840d伺服驅動器維修：主板遇到電源損壞或電網電壓瞬間產生的尖峰脈沖時，往往會損壞系統板供電插頭附近的芯片。如果主板上布滿了灰塵，也會造成信號短路等�？刂瓢蹇ňS修器件質量問題：由于芯片和其它器件質量不良導致的損壞。首先要提醒注意的是，灰塵是主板大的敵人之一。主要人為故障：帶電插撥I/O卡，以及在裝板卡及插頭時用力不當造成對接口、芯片等的損害。

鎮江西門子伺服驅動器維修方法：

F30820 功率單元 DRIVE-CLiQ：報文故障

信號重要性： 組件號 : %1, 故障原因 : %2

驅動體 : B_INF, VECTOR_G130/G150

反應： OFF2

應答： 立即

原因： 控制單元和相關功率單元之間的 DRIVE-CLiQ 通訊有故障。

故障值 （r0949, 十六進制）：

yyxx hex: yy = 組件號，xx = 故障原因

xx = 01 hex:

CRC 出錯。

xx = 02 hex:

報文比規定的字節長度或者比在接收列表中規定的長度短。

xx = 03 hex:

報文比規定的字節長度或者比在接收列表中規定的長度更長。

xx = 04 hex:

收到的報文長度不符合接收列表。

xx = 05 hex:

收到的報文類型不符合接收列表。

xx = 06 hex:

組件地址在報文和接收列表中不一致。

xx = 07 hex:

等待 SYNC 報文，但收到的報文不是該報文。

xx = 08 hex:

沒有等待 SYNC 報文，但卻收到該報文。

xx = 09 hex:

在收到的報文中設置錯誤的位。

xx = 10 hex:

報文收到得太早。

處理： - 執行上電。

- 檢查電柜構造和布線是否符合 EMC 準則。

- 檢查 DRIVE-CLiQ 布線 （斷路，接點 ......）。

參見： p9916 ( 從站斷路閾值 DRIVE-CLiQ 傳送故障 )
