供應西門子伺服驅動器維修：伺服驅動器（servo drives）又稱為“伺服控制器”、“伺服放大器”，是用來控制伺服電機的一種控制器，其作用類似于變頻器作用于普通交流馬達，屬于伺服系統的一部分，主要應用于高精度的定位系統。一般是通過位置、速度和力矩三種方式對伺服電機進行控制，實現高精度的傳動系統定位，是傳動技術的高端產品。

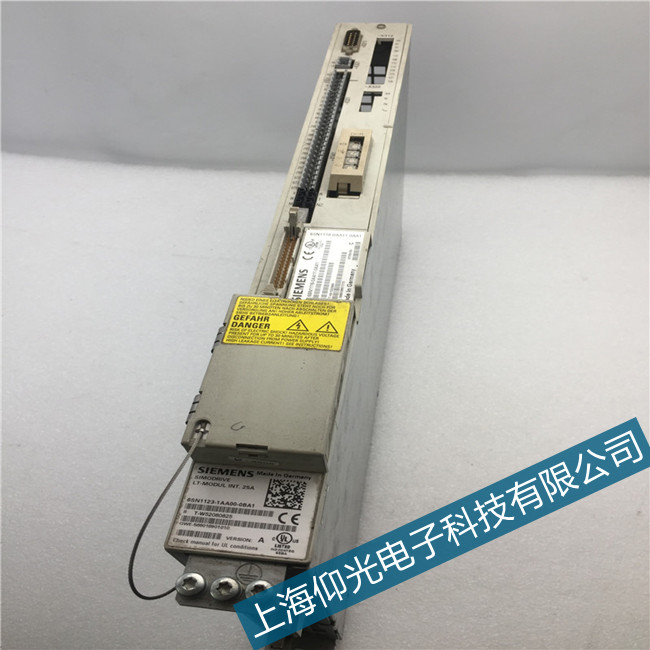

西門子802d伺服驅動器武漢維修點：

F40860 CX32 DRIVE-CLiQ (CU)：報文故障

信號重要性： 組件號 : %1, 故障原因 : %2

驅動體 : 所有目標

反應： OFF2

應答： 立即

原因： 控制單元和相關擴展控制器之間的 DRIVE-CLiQ 通訊存在故障。

故障值 （r0949, 十六進制）：

yyxx hex: yy = 組件號，xx = 故障原因

xx = 11 hex:

CRC 錯誤和收到的報文太早。

xx = 01 hex:

CRC 出錯。

xx = 12 hex:

報文比規定的字節長度或者比在接收列表中規定的長度短，并且報文收到得太早。

xx = 02 hex:

報文比規定的字節長度或者比在接收列表中規定的長度短。

xx = 13 hex:

報文比規定的字節長度或者比在接收列表中規定的長度更長，并且報文收到得太早。

xx = 03 hex:

報文比規定的字節長度或者比在接收列表中規定的長度更長。

xx = 14 hex:

收到的報文長度不符合接收列表，而且報文收到得太早。

xx = 04 hex:

收到的報文長度不符合接收列表。

xx = 15 hex:

收到的報文類型不符合接收列表，而且報文收到得太早。

xx = 05 hex:

收到的報文類型不符合接收列表。

xx = 16 hex:

功率單元的地址在報文中和接收列表中不一致，而且報文收到得太早。

xx = 06 hex:

功率單元地址在報文和接收列表中不一致。

xx = 19 hex:

在收到的報文中置有錯誤的位，而且報文收到得太早。

xx = 09 hex:

在收到的報文中設置錯誤的位。

xx = 10 hex:

報文收到得太早。

處理： - 執行上電。

- 檢查電柜構造和布線是否符合 EMC 準則。

- 檢查 DRIVE-CLiQ 布線 （斷路，接點 ......）。

參見： p9915 ( 主站斷路閾值 DRIVE-CLiQ 傳送故障 )
