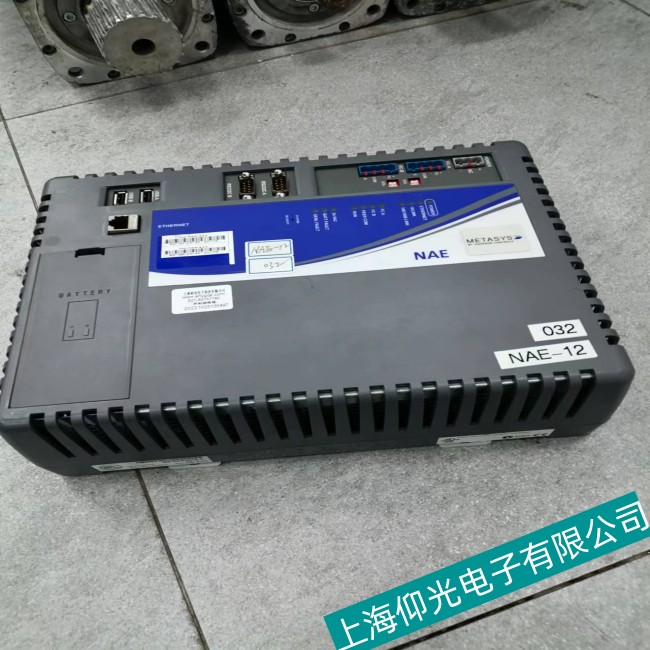

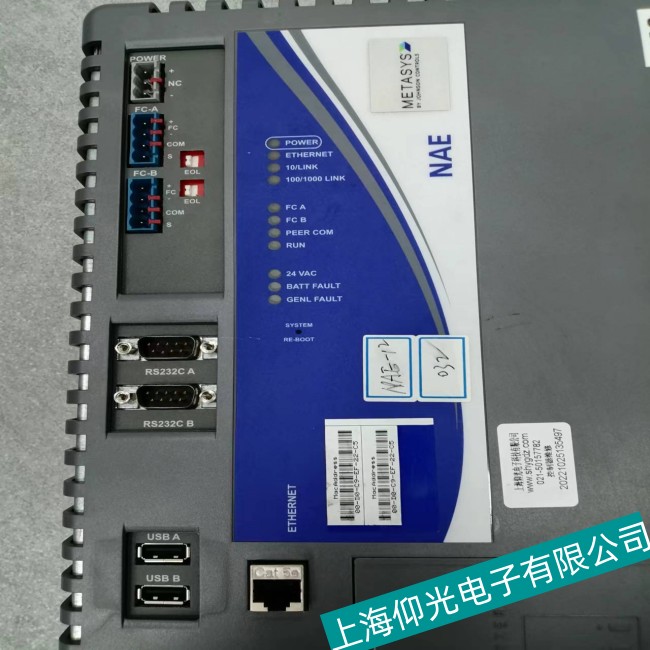

上海江森MS-NAE5510-2網絡控制器常見故障檢測維修方法

上海江森網絡控制器維修公司上海仰光電子，上海仰光電子維修公司擁有全套測試平臺，軟硬件結合，帶載運行，維修速度快，價格低，免費檢測，保證上機ok，24小時熱線服務

江森控制器常見故障檢測維修方法分析

1.如何檢查NCE離線

當操作站電腦顯示某臺NCE離線(Offline)時,可按以下方法檢查:

1)檢查中控室至NCE之間的連線是否正常。

2)檢查NCE的電源是否正常。

3)如果以上兩項均為正常,有可能是設備本身出現故障,

請與江森公司有關人員聯系。

2.如何檢查DDC離線

當操作站電腦顯示某個DDC離線(Offline)時,可按以下方法檢查:

1)檢查NCE至DDC之間的連線是否正常。

2)檢查DDC是否供電正常,是否保險絲燒了(控制器的電

源保險絲及控制器的保險絲)。

3)如果以上兩項均為正常,有可能是設備本身出現故障,

請與江森公司有關人員聯系。

3.如何檢查溫度傳感器是否正常

本工程所用有溫度傳感器為TE-631AM-1,為RTD電阻式的。其返回的電阻值與溫度的對應表可在所附的產品說明書中查到。當在操作站電腦上發現有現場溫度值不正常時,則可按照下列方式檢查:

A. 在現場控制箱中找到相應端子,將返回信號線除下并測

量其電阻值,檢查相應的溫度值是否正確;如正確,則見(B)項,如不正確,則見(C)項。

B. 按照控制箱圖紙的接線檢查有關接線是否有問題,如查

不出問題,則可能控制器出現問題,請與江森公司有關人員聯系。

C. 在現場的溫度傳感器的安裝位置檢查有關溫度探頭返回

電阻值是否正確,如仍有問題,則此傳感器有問題,需更換;

如返回的電阻值是正確的,則是溫度傳感器至控制箱的接線有問題,請找有關人員解決。

4.如何檢查CO2濃度傳感器是否正常

本工程所用有CO2濃度傳感器為VC1008T-KS系列的產品,為0-10V電壓式的。其返回的電壓值與CO2濃度的對應為0-2000PPM。當在操作站電腦上發現有現場CO2濃度值不正常時,則可按照下列方式檢查:

A. 在現場控制箱中找到相應端子,將返回信號線除下并測

量其電壓值,檢查相應的CO2濃度值是否正確;如正確,則見(B)項,如不正確,則見(C)項。

B. 按照控制箱圖紙的接線檢查有關接線是否有問題,如查

不出問題,則可能控制器出現問題,請與江森公司有關人員聯系。

C. 在現場的CO2濃度傳感器的安裝位置檢查有關溫度探頭

返回電壓值是否正確,如仍有問題,則此傳感器有問題,需更換;如返回的電壓值是正確的,則是CO2濃度傳感器至控制箱的接線有問題,請找有關人員解決。

5.如何檢查濕度傳感器是否正常

本工程所用有濕度傳感器為RH200A05C系列的產品,濕度為0-10V電壓式的。其返回的電壓值與濕度的對應為0-100%。當在操作站電腦上發現有現場濕度值不正常時,則可按照4方式檢查:

6.如何檢查空調機/新風機水調節閥是否正常

本工程所用的冷凍水調節閥是采用江森公司的產品,它采用24VAC電源對調節閥進行驅動,而且提供10VDC電源,0-10VDC 返回電壓信號顯示閥門的開度。

從DDC接往閥門共有三條線:一條線為公共線,一條線控制閥門向上運行,另一條控制閥門向下運行。當DDC控制閥門向上運行時,則向上控制線與電源公共線之間有24VAC電壓當操作人員發現閥門開度與控制信號有很大差別時,可按下列方式檢查:

1)在現場切斷相應控制箱的電源,然后打開相應的閥門驅

動器外殼,手動轉動驅動器上的齒輪,檢看閥門是否淤塞。

2)檢查控制箱外部和內部的接線,查看是否有問題。

3)檢查控制器的輸出電壓是否正常,如不正常,則可能是控制器出現問題。請與江森維修人員聯系。

4)如以上三項均正常,則可能是驅動器有問題,請更換另一個新的驅動器。

上海江森MS-NAE5510-2網絡控制器常見故障檢測維修方法總結：以上是江森網絡控制器常見故障的檢測維修方法分析，可以更好的進行控制器的故障維修，如若不能解決您的問題，可以送至維修中心進行維修。
