西威變頻器維修案例(西威變頻器通病維修方法圖解)

一臺西威變頻器維修時，客戶表示送修時電機線路抖動。這時，第一反應是輸出電壓不平衡。檢查電源裝置后，發現沒有損壞。給變頻器上電，顯示正常。運行變頻器，測量三相輸出電壓確實不平衡，測試六路波形，發現w相下橋波形異常。依次測量該通道的電阻、二極管和光耦。發現提供反向電壓的二極管擊穿。更換后重新上電運行，三相輸出電壓平衡修復。

西威變頻器維修案例(西威變頻器通病維修方法圖解)

在維修一臺220V單相的西威變頻器時，表示頻率上不去，只能上20Hz。這時候首先想到的可能是參數設置不當。依次查看參數，發現最大頻率和上限頻率均為60Hz。可以看出不是參數問題。也有人懷疑是頻率設置方法不對。后來改成面板給定的頻率，變頻器最高可以運行到60Hz。因此，在檢查模擬輸入電路時，發現有一個貼片電容損壞。更換后西威變頻器運行正常。

西威變頻器跳流

在給客戶維修一臺3.7KW的西威變頻器時，提示啟動時顯示過流。檢查模塊完好后，給變頻器上電。無電機時，啟動oc2片刻。首先想到的是電流檢測電路損壞。依次更換檢測電路。發現故障仍然無法消除。因此，擴大檢測范圍，檢查驅動電路。檢查驅動波形時，發現其中一個波形異常。檢查周邊器件，發現貼片電容短路。更換后，變頻器運行良好。

西威變頻器維修案例(西威變頻器通病維修方法圖解)

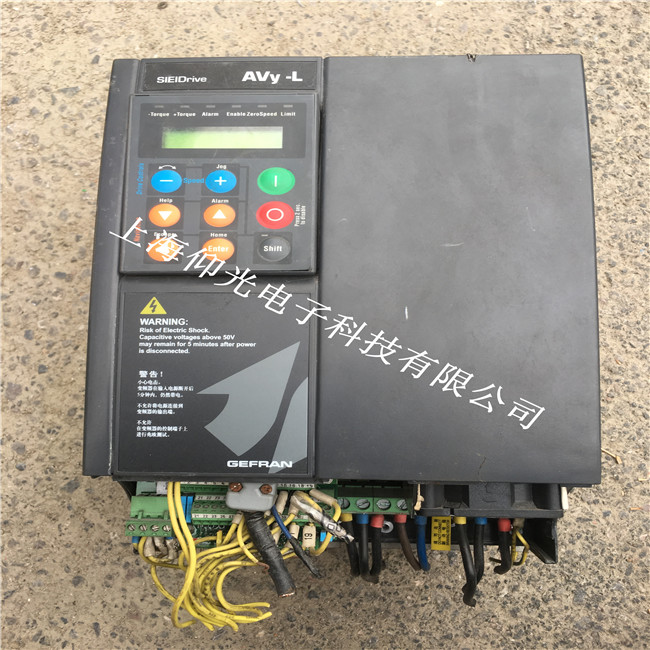

維修一臺Avy3150Ac-4-0西威變頻器時，發現整流橋損壞，沒有其他缺陷。更換后，帶負載運行良好。一個月之內，客戶又帶來了。檢查時發現整流橋又損壞了。這時懷疑是西威變頻器絕緣不好。單獨檢查電容是否正常。逆變模塊單獨檢查，未出現不良癥狀。各端子與大地之間未發現絕緣不良。仔細檢查后發現，直流母線電路端子p-p1和N之間的塑料絕緣端子有碳化跡象。拆開端子檢查后發現端子碳化相當嚴重。

1、西威變頻器故障查詢及操作方法西威變頻器故障查詢:當變頻器液晶顯示屏上方指示燈 Alarm 閃紅燈時，表示變頻器報故障了。此時應該立刻進行以下操作：先按變頻器面板上 Shift 鍵，再按Alarm ()鍵。此時會看到液晶顯示菜單 Alarm list ，屏幕上面一行是 Alarm list ，屏幕下面一行就是故障代碼。 維修保養人員應該記下下一行顯示的內容，及時查詢變頻器相關故障代碼，根據故障記錄排除電梯故障。操作如下，即：Shift + Alarm () 西威變頻器故障記錄查詢:找到變頻器監控菜單 MONITOR ，按 ENTER 鍵進入，按鍵2次，可以看到 Alarmlog ，按 ENTER。

2、 鍵進入，就可以看到故障記錄和故障發生時間。 例如：(故障時間) (故障代碼)故障代碼含義： Undervoltage 變頻器禁用22：39：20 230170 Undervoltage變頻器DC link 電壓低于設定的輸入電壓設置的最小閾值1/2西威變頻器故障代碼報警含義控制部分一個或者多個供電電源電路故障變頻器DC link 電壓低于設定的輸入電壓設置的最小閾值變頻器DC link 電壓高于設定的輸入電壓設置的最大閾值 門極退飽和傳感電路檢測到IGBT 瞬時過電流 輸出電流傳感器檢測到IGBT 瞬時過電流輸出相對地放電電流檢測傳感器反饋故障或者電源供應故障 外部故障信號有輸入檢測到速度反。

3、饋傳感器或者電源故障內部傳感器檢測到IGBT 過熱 (只是型號0.75 到20Hp) 熱敏繼電器檢測到散熱器過熱 (僅對型號18.5KP 和更高Heatsink OT型號)Motor OT 熱敏繼電器或者PTC 熱敏電阻檢測到電機過熱 Heatsink S OT 散熱片線性溫度傳感器超出閾值 Regulat S OT 調節板線性溫度傳感器超出閾值制冷空氣入口線性溫度傳感器超過閾值(僅對型號25HP 和更高型號)檢測到接觸器反饋信號不正確 可選件總線通信卡出錯 可選件APC 卡出錯變頻器超載累加器超出閾值 Mot overload 電機超載累加器超出閾值BU overload 制動電阻超載累加器。

4、超出閾值 Data lost 永久性存儲器數據 更改或誤用Brake fbk fail 檢測到報閘反饋信號不正確Max time 軟件作業時間超出Sequencer 報警事件引起變頻器禁用Door fbk fail 檢測到門反饋信號不正確Overspeed 當變頻器運行時超出最大速度閾值UV repetitive 5 分鐘內檢測到超出規劃的低電壓故障次數 IOC repetitve 30 秒內檢測到超過2 次的OC 過電流故障 IGBTdesat repet 30 秒內檢測到超過2 次的IGBT desat 故障WatchDog user 指定時間內變頻器再觸發通信看門狗失敗變頻器調節卡和它的一個選件卡或者I/O 擴展卡之間的通HW fail信失敗。
