泰克示波器DPO7104的檢修過程
1、去掉H10_A上的散熱片，讀取該芯片的型號167-0545-00（HFD204-LC）。
2、用錫箔紙保護好四周芯片，在芯片周圍用熱風槍送助焊劑到芯片內部，設置好返修臺的溫度，在返修臺上重新加熱芯片。
3、等主板冷卻后上機測試，CH2有基線，但基線偏的很多，并且能移動。
4、拆下主板仔細觀察，沒有發現任何問題，維修陷入困境。經過兩天的考慮，重點還是應該放在ADC芯片H10_A上。
5、重復以前的測試，在CH1\CH2\CH3\CH4同時輸入正弦波信號，分別測量每個通道的三組差分信號，發現CH1\CH3\CH4都有正弦波信號，CH2一組到ADC芯片H10_A上的一組差分信號中有一個信號很弱。
6、拆下采集板，測量所有通道差分信號對地的電阻，有問題的一組中有一個對地電阻為1.x歐姆，其他的電阻都是60歐姆左右，說明到ADC芯片H10_A上差分信號線路有問題或者芯片有問題。
7、上返修臺拆下ADC芯片H10_A，清洗芯片和采集板焊盤的焊錫。
8、測量有故障的一組差分信號，發現電阻都為無窮大，CH1\CH2\CH4通道到ADC芯片H10_A的差分信號對地電阻都為無窮大，說明線路沒有問題。
9、測量ADC芯片H10_A上的四組輸入端對地電阻，電阻值都為59.X歐姆，說明芯片不一定是壞的。
10、對芯片重新植球（有鉛），上返修臺焊接芯片。

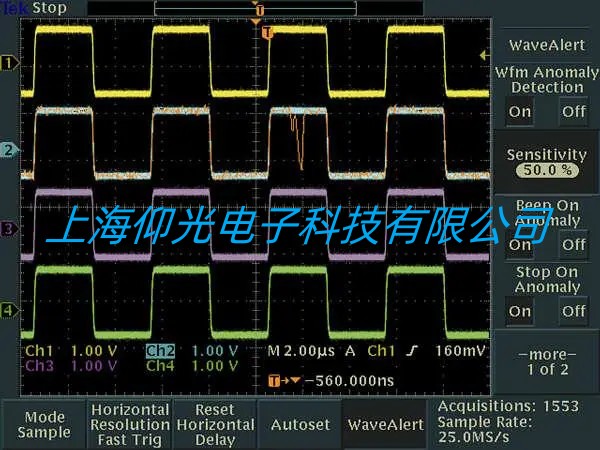

11、上機測試：CH2通道恢復。
