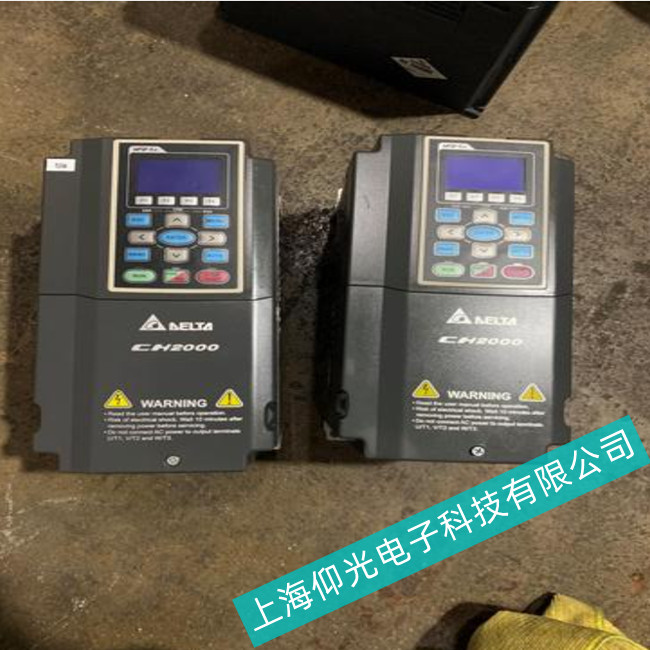

南京臺達變頻器CH2000H系列主板與PLC通訊故障

臺達變頻器PLC2故障處理如下：
問題1：主板與PLC通訊故障故障現象：
1)臺達變頻器觸摸屏報主板與PLC通訊故障，PPI電纜接收燈RX燈滅或不閃爍。主板各個電源指示燈熄滅。高壓電仍加在模塊輸入，模塊輸出封鎖。

2)臺達變頻器觸摸屏報主板與PLC通訊故障，PPI電纜發送燈TX燈滅或不閃爍。

3)臺達觸摸屏報主板與PLC通訊故障，PPI電纜電源燈POW不亮。

故障原因：

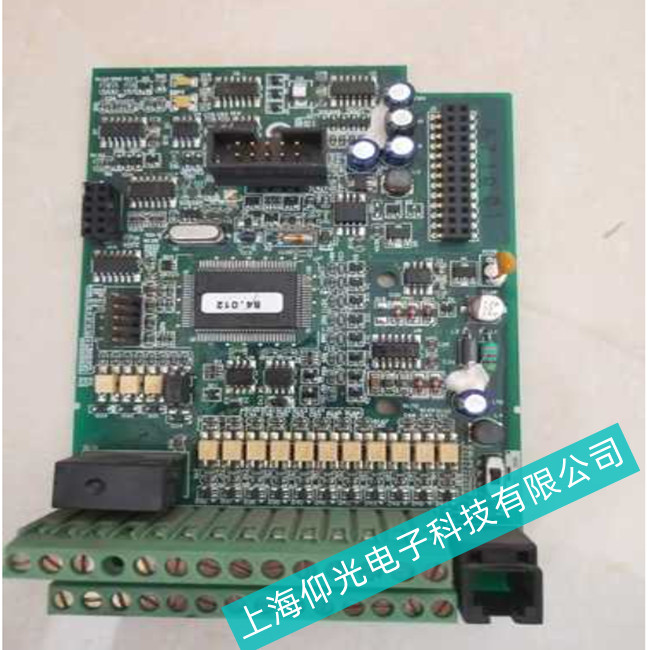

1)、臺達變頻器在運行過程中由于主板的供電開關電源PW1或者主板上的直流電源部分故障，導致整個主板的電源失電，IGBT開關信號停止。因此報出主板與PLC通訊故障;模塊封鎖輸出;同時由于主板失電，故障跳閘信號無法發出，高壓電一直加在模塊上。
2)主板接收不到PLC發送的通訊信號，PLC本身通訊部分有問題。
解決方法
1在DCS給定信號到主板信號采集回路之間加裝一只有源隔離變送器。
2把變頻器117號功能參數(給定頻率閥值)由0改為30，無須加裝隔離變送器。


問題2：頻率給定變頻器不響應
   1)遠方DCS給定一定頻率，變頻器觸摸屏接受到頻率后不進行轉速調節
