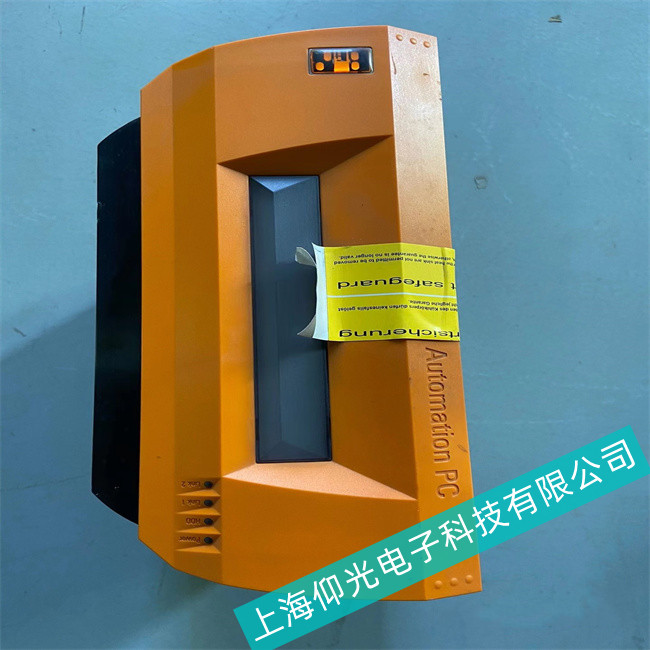

貝加萊B&R工控機5PC810.5X02-00 顯卡故障分析總結

在工控機維修工作中，我們需要經常判斷工控機發生故障的部位，比如主板故障、顯卡故障、CPU故障、內存故障等，接下來我們主要談?wù)劰た貦C(jī)維修顯卡故障情況：

　　一、工控機維修開機無顯示故障

　　此類故障一般是因?yàn)轱@卡與主板接觸不良或主板插槽有問題造成。對于一些集成顯卡的主板，如果顯存共用主內存，則需注意內存條的位置，一般在第一個內存條插槽上應插有內存條。由于顯卡原因造成的開機無顯示故障，開機后一般會發出一長兩短的蜂鳴聲(對于AWARD BIOS顯卡而言)。

　　二、工控機維修顯示花屏，看不清字跡故障

　　此類故障一般是由于顯示器或顯卡不支持高分辨率而造成的�；ㄆ�?xí)r可切換啟動模式到安全模式，然后再在 bbbbbbs 98下進入顯示設置，在16色狀態下點選“應用”、“確定”按鈕。重新啟動，在bbbbbbs 98系統正常模式下刪掉顯卡驅動程序，重新啟動計算機即可。也可不進入安全模式，在純DOS環境下，編輯 SYSTEM.INI文件，將 display.drv=pnpdrver改為display.drv=vga.drv后，存盤退出，再在bbbbbbs里更新 驅動程序。

　　三、顏色顯示不正常，此類故障一般有以下原因：

　　1. 顯示卡與顯示器信號線接觸不良

　　2. 顯示器自身故障

　　3. 在某些軟件里運行時顏色不正常，一般常見于老式機，在BIOS里有一項校驗顏色的選項，將其開啟即可

　　4. 顯卡損壞;

　　5. 顯示器被磁化，此類現象一般是由于與有磁性能的物體過分接近所致，磁化后還可能會引起顯示畫面出現偏轉的現象。

　　四、工控機維修死機故障

　　出現此類故障一般多見于主板與顯卡的不兼容或主板與顯卡接觸不良;顯卡與其它擴展卡不兼容也會造成死機。

　　五、工控機維修屏幕出現異常雜點或圖案故障

　　此類故障一般是由于顯卡的顯存出現問題或顯卡與主板接觸不良造成。需清潔顯卡金手指部位或更換顯卡。

　　六、工控機維修顯卡驅動程序丟失故障

　　顯卡驅動程序載入，運行一段時間后驅動程序自動丟失，此類故障一般是由于顯卡質量不佳或顯卡與主板不兼容，使得顯卡溫度太高，從而導致系統運行不穩定或出現死機，此時只有更換顯卡。

此外，還有一類特殊情況，以前能載入顯卡驅動程序，但在顯卡驅動程序載入后，進入bbbbbbs時出現死機�？筛鼡Q其它型號的顯卡在載入其驅動程序后，插入舊顯卡予
