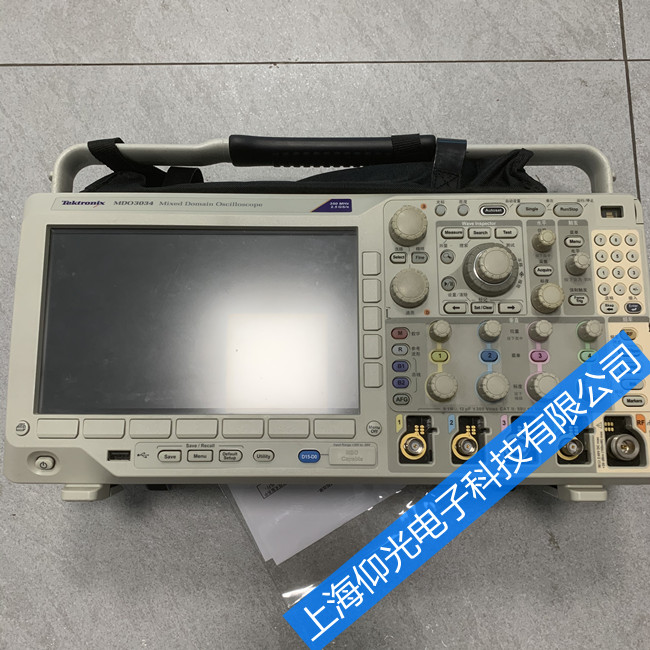

泰克示波器阻抗正常、SPC失敗故障檢測及維修方法：

故障現象：

1、開機自檢失敗，

2、自檢采集報錯

3、SPC失敗，阻抗正常。

4、CH3測試信號異常、有時有雜波

根據以上故障現象初步判斷是采集板以及按鍵板有故障，下面著手拆機看看：

首先打開儀器后蓋看看內部情況，看看圖中儀器主板采集板各個組件上門落了厚厚一層灰：（儀器長時間暴露在不良好的環境中，久而久之就會積灰，這種情況也是儀器故障頻發的一個導火索，因此定期也是要對儀器進行除塵的。）

接下來著重檢查一下采集板和按鍵板：

經檢測發現采集板ADC單元損壞，AD虛焊，按鍵板組件損壞，底下一排按鍵有時會竄鍵，需更換。

更換ADC單元，將虛焊部位處理后重新痛點開機，自檢自校準OK。已修好本次維修示波器經驗總結，示波器屬于精密儀器使用一定要注意，定期對示波器進行體檢。通過體檢，我們可以知道哪些器件存在隱患，及早解決，避免影響產品的研發進程。正確規范使用示波器，所有測試儀器故障中,硬件問題只占不到一成！更多的儀器故障是由于儀器缺少定期的體檢和保養以及使用不當導致示波器性能異常從而需要進行維修或者調整。歡迎留言探討。
