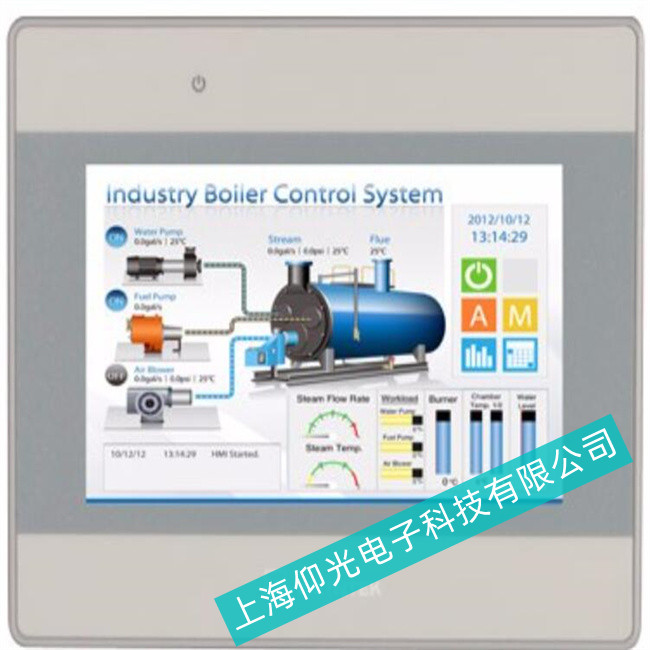

山西威綸通人機界面觸摸屏花屏所有故障及維修思路

1)花屏故障現象總述：屏幕有圖像，但圖像上覆蓋有點狀、片狀、馬賽克等干擾。

對應維修思路方向：檢查信號源，邏輯板，LVDS信號，主板，屏參，液晶屏。

2)花屏故障現象：用戶菜單正常，只是圖像出現花屏現象。

對應維修思路：檢查主板及scaler處理芯片電路,補焊芯片。

3)花屏故障現象：不定時花屏，花屏中間圖像夾雜很多細小的彩點。

對應維修思路：LVDS插線接觸不良。

4)花屏故障現象：反復上電后，花的條紋、色彩有變化。

對應維修思路：檢查邏輯板

5)花屏故障現象：反復上電后，花的條紋、色彩無變化。

對應維修思路：屏本身壞機會大。

6)花屏故障現象：圖像有干擾，字符上也有干擾。

對應維修思路：邏輯板、屏信號連線、數字板信號輸出電路。

7)花屏故障現象：字符正常，圖像有塊狀、點狀干擾。YPbPr輸入信號，沒有干 擾。再?gòu)腁V端口輸入，圖像出現干擾。

對應維修思路：幀存儲器假焊，圖像增強處理IC控制信號線斷。

8)花屏故障現象：圖像全部是花點狀，細碎花屏，字符是正常的。

對應維修思路：故障在視頻解碼器電路。因?yàn)椋瑘D像增強處理電路產生的故障 是塊狀的，不是細碎的。

9)花屏故障現象：圖像上有扭曲狀或者網紋干擾。AV試機一切正常。

對應維修思路：中放、高放電路。

10)花屏故障現象：圖像規則塊狀花屏。

對應維修思路：主板緩存與主芯片通信不良。

11)花屏故障現象：花屏鬼影，整個屏幕有雜亂的彩色條紋。

對應維修思路：關掉圖像對比度來判斷.如果關掉對比度,圖像缺色就說明故障點在主板的格式變換電路和LVDS連接線.反之,如果關掉對比度,圖像基本正常,說明就是T-CON板的格式變換器沒正常工作.邏輯板主查屏供電及芯片供電，格式變換器與幀存儲器通訊，屏存儲器數據損壞。

12)花屏故障現象：開機時左上方出現瞬間花屏。

對應維修思路：BLON控制電壓異常。

13)花屏故障現象：圖像彩色反相,且在出現菜單顯示時表現出缺色而形成的補色出現。對應維修思路：主板與屏的接口時序不一致造成，重新升級對應軟件數據。

14)花屏故障現象：彩色豎條，控制功能正常,且有黑屏現象。

對應維修思路：主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應，查L(zhǎng)VDS線和邏輯板。

15)花屏故障現象：圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象。

對應維修思路：LVDS信號傳輸不良。

16)花屏故障現象：格仔形規則塊狀花屏(滿屏豎條)。

對應維修思路：主芯片與DDR之間通信。

17)花屏故障現象：光柵在垂直方向上出現垂直豎條閃動,且光柵在二分之一處錯開。

對應維修思路：?jiǎn)栴}是由行列驅動信號和時序控制信號丟失造成。1)行列驅動電路自身問題. 2)邏輯板與行列驅動電路的連接排插接觸不良造成驅動信號異常.3)邏輯板格式變換電路未送出RSDS信號.
