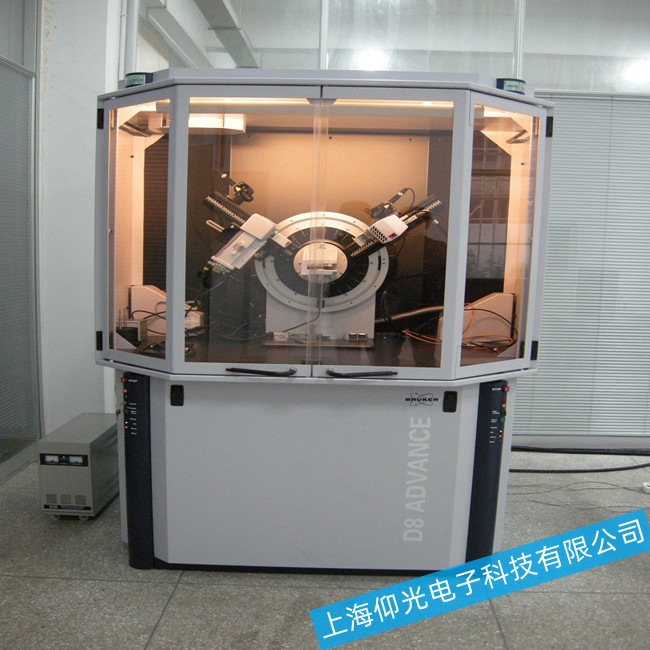

X射線衍射儀快門不能正常打開故障維修分析

故障現象:快門不能正常打開

儀器在運行過程中， 錯誤提示信息“Shutter not opened” 即“快門不能打開” ，需操作人員通過電腦傳達命令“重試” 才能打開。

故障分析：

ｘ射線光管塔罩上有一快門， 為了防止射線泄漏， 當儀器測樣前后， 樣杯進出儀器時， 快門是關閉的。 只有樣杯已在儀器內部樣品臺上， 整個儀器處于與外界封閉時， 快門才打開測樣。 快門處有微動開關， 它接收到軟件發出的命令才開始動作。

處理辦法： 首先， 檢查開門處螺絲是否松動， 如有松動應緊固螺絲。 其次， 把快門部位打開用脫脂棉擦拭干凈。

三、 故障之三:樣品臺處Ｏ形圈脫落

儀器在運行過程中， 錯誤提示信息“Warning in MAXXRD-Peak may be below startangle” 即‘‘最大衍射峰可能低于初始角” 。 測出的數據明顯高于正常數值。

故障分析：

樣臺處有一Ｏ形圈， 如果脫落， 則樣杯高度會下降。 測角儀相對于樣品表面角度發生變化， ｘ射線不能正常投影到樣品表面上， 引起測算出的數據值變大， 結果是虛假數值， 不能采用。

處理辦法： 打開側面面板， 重新安裝Ｏ形圈， 再啟動。 為防止Ｏ型圈經常脫落，

要經常清理樣品臺ＭＰ位置， 在安裝Ｏ形圈時適量放一點粘合劑。

四、 故障之四:測角儀初始角不正常

儀器在運行初始時期， 出現錯誤信息“ERR， 3.58.1。0.0” ， 儀器狀態圖上顯示初始角為負值， 正常情況下， 初始角為５度。

故障分析： 儀器未啟動時， 測角儀沒有動力支持， 會停在某一負角度上， 當儀器啟動后， 由于有了動力， 才會處于測量前準備狀態： 正５度。

處理辦法： 第一、 儀器開機后復位不好， 關閉儀器， 重新啟動； 第二、 檢查氣泵壓力是否正常， 調整氣泵壓力， 重新啟動儀器。

這種故障產生的主要原因是： 氣泵中有積液， 需及時排除。

五、 故障之五:ＳＣＩ板反饋錯誤

儀器起動一切正常， 但運行測量樣品時， 不能測量

故障分析： 開始測量樣品時， 出現錯誤信息： “SCI boarderror-motor feedback error

” 。 用替換法判斷， 如果不是SCI板出現故障， 而反饋信息錯誤， 則應判斷為系儀器初始化時檢測不完全。

處理辦法： 關閉儀器， 靜止一段時問后重新啟動， 一般可以解決。
