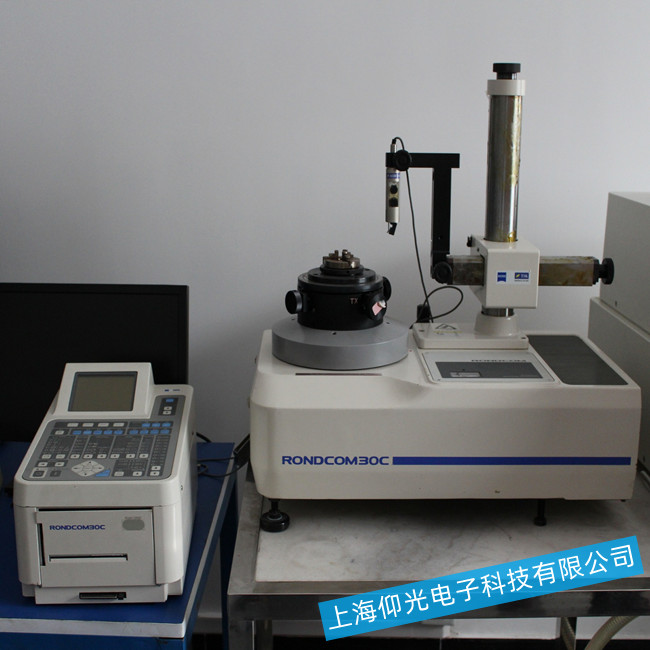

圓度儀傳動異常等六種故障的檢修方法分析

一、傳動故障：

通常表現為轉臺不轉。具體解決方法可以把左右兩塊側板卸下，然后把前板拆下，然后檢查下列地方：

1.先查看電機是否正常，電機不轉則更換一個新的電機即可，電機為220V5轉同步電機，可向廠家購買；

2.如電機正常，則先檢查各個齒輪轉動是否自然，是否有齒輪轉動呆滯的情況，如有就拆下處理即可；

3.然后檢查電機下方的過載保護齒輪是否可以隨著電機轉動，如齒輪不能隨轉動，這是保護齒輪打滑所致，更換保護齒輪內部的四角彈簧即可；

4.如各個齒輪轉動正常僅主軸不能隨著轉動，這可能是夾緊圈松脫或是超越離合器的問題了。

a.如是夾緊圈松脫，則把夾緊圈上的M4螺釘旋緊即可；

b.如是超越離合器的問題，一般更換離合器內部的彈簧就可以排除故障。

二、機械記錄故障：

1、通常表現為記錄無火花。先檢查記錄筆是否接觸到記錄紙，記錄筆一般以壓住記錄盤0.20mm為佳；然后檢查記錄時記錄筆上是否帶電，如無電壓則檢查左側板內部的火花電路板，上面的電阻是否壞了，如壞了換一個68K歐姆的電阻即可排除故障。2、記錄盤記錄一圈后不自行停下，一直跟隨轉臺轉動。

A、可以把左右兩塊側板卸下，然后把前板拆下，可以清楚地看到在記錄盤的下方有兩個上下安置的微動開關，對應微動開關有兩個尼龍的調節螺釘，一般把下方的尼龍螺釘向外旋出一點即可解決，這主要是因尼龍螺釘?shù)奈⒘孔冃�，�?dǎo)致無法觸到微動開關的觸點，微動開關沒有一次斷開動作所致。

B、儀器由于長時間沒有使用，引起吸鐵杠桿轉動呆滯或銹死，導致不能觸動微動開關并使之動作，傳動就會表現為記錄盤不能自行轉動或記錄盤轉動停不下。建議在杠桿的轉動處（就在尼龍螺釘旁邊，上方有一個M4的螺釘）滴加少許潤滑油，使得杠桿能轉動靈活，比較好的解決方法是拆開來清洗一下（但這工作非常復雜麻煩，請專業人員修理為妥）。

3、驅動信號正常，也就是對心表指針能正常擺動，但記錄筆不能隨動或記錄筆不可以偏置。這通常是偏置開關的故障所致，比較簡單的方法就是把開關的2#線和3#線合并接到3#腳，這就可保證隨動信號的暢通了。偏置信號通常只用于儀器調試時記錄器信號方向的判斷，正常測量時用戶一般不會用到。

三、傳感器故障：

通常表現為用手碰觸測桿時對心指針偏在一邊不動作。傳感器故障的確認：拔出傳感器插頭，使傳感器處于脫開狀態不工作，倍率開關置2000倍、濾波置1-500、補償置1.0、工作開關置測量，旋調筆移鈕看指針動作。

A、如對心指針能隨筆移的旋調而左右擺動，則確認傳感器的故障概率為99.99%。

B、如對心指針仍然偏置在一邊不能隨筆移的旋調而左右擺動，且在輕輕敲擊對心表的情況下（排除對心表故障的可能性）還是不能擺動，這可能就是放大器的故障了（請查看四）。

四、 放大器故障 ：

通常表現為開機時對心指針偏在右邊或左邊不動作，或倍率切換時信號異常或?qū)π闹羔樂钦�常擺動。

1、上述三所表現的放大器故障：

a.如輕輕敲擊對心表，指針能復位擺動，這就是對心表的問題了，通常是指針粘針所致，在表上安裝兩個限位彈簧改變指針定位或更換新的對心表即可解決。

b.可以查看放大器內部變壓器旁的兩個保險絲是否斷了（一般只會斷其中一個），如斷了，換一個新的保險絲（附件盒里有備件）就可以了；如沒斷，就需要測量第二塊電板的2腳和3腳的對地電壓是否為 12v和-12v，如輸出電壓異常就可以確定是第四塊電板的問題了，這通常是穩壓電路故障，更換104電源板即可解決；如輸出電壓正常，這就可能是第二塊電板的問題了，通常是振蕩電路信號故障所致，更換102振蕩板即可解決。

 2、倍率切換時信號異常，通常是倍率開關的問題，更換后即可排除故障，倍率開關為3*8波段開關。

3、對心指針非正常擺動，這也可能是第二塊電板的問題，振蕩電路故障，一般需要更換才能排除。

4、旋動筆移時對心指針擺動異常，這可能是筆移電位器故障，更換一個新的即可，筆移點位器為470歐姆。

5、數據處理系統程序無法正常顯示倍率檔（一般只顯示為10000倍），如果采樣板正常的話，就一定是倍率開關壞了，第三層的觸點接觸不良所致，一般更換后就可以排除故障。

五、不該發生的人為故障：

1.指針只能在對心表右半邊擺動，不能夠到左邊區域。這是因為你不小心把撥動開關打到校正位置了，測試時正確位置應該是測量；

2.指針在對心表中心不擺動，無論在何倍率檔都是如此。這是因為你不小心把補償開關給關了，測試時正確的應該是向右旋到底置1.0位置；

3.調整找心時對心指針擺動異常，程無規律晃動。這可能是因為你不小心把偏置開關打到偏置狀態了，測試時開關不應該打在偏置，撥回即可。

六、數據處理系統故障：

首先請確保你的電腦能正常啟動WINDOWS98系統；如果不能正常打開圓度儀軟件，建議重新安裝正版的SLROUND程序；如不能正常顯示倍率（只顯示為10000倍）或無法啟動畫線或一點擊采樣就畫線，則可能是ISA采樣板壞了，一般需要更換新的方能解決；另外，如果采樣板的插入偏差太大，也可能導致采樣信號異常。
