伺服驅動器修復有時很容易，有時很難解決問題。驅動器電源故障可能僅僅是開路電阻，也可能是由于嚴重的雷擊燒毀了十多個組件。我將向您解釋由次級側有缺陷的組件引起的電源問題。有時由于主電路板中的問題而導致沒有電源，電源閃爍和輸出功率低的癥狀。沒必要是在初級電源部分和次級輸出二極管短路的故障。

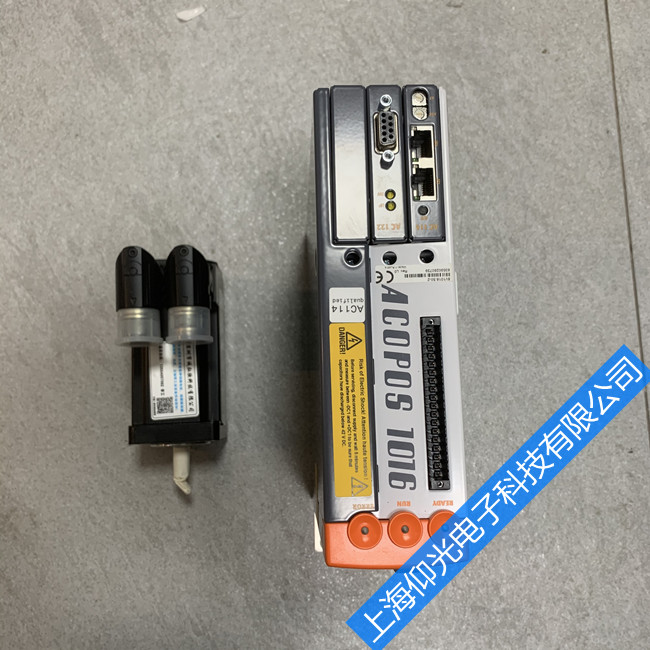

貝加萊伺服控制器故障維修：

故障可能進一步出在主板上的輔助輸出線上。如果已測量了電源部分中的所有組件，但找不到有故障的組件，請嘗試對電源部分以外的組件進行故障排除。主板上的小陶瓷電容器短路會導致整個電源故障。

所有伺服驅動器在次級部分都有輸出。有些設計有四個輸出，有些則有五個，依此類推。每個輸出都連接到單獨的電路。例如，將6.3伏的輸出電源發送到顯像管，以便它可以點亮并加熱陰極槍。通常將5伏電源作為vcc電源輸入到微處理器和EEPROM IC中，向反激式變壓器的B +引腳輸入60-100伏電源，依此類推。

如果其中一個組件或電路發生短路，則電壓（vcc電源）線將吸收大量電流，因此貝加萊伺服驅動器電源將關閉，波動，輸出功率低甚至根本沒有電源。您知道如何隔離或修復問題，否則將浪費時間對電源部分中的良好組件進行故障排除。將模擬表設置為1歐姆范圍，并檢查接地與所有輸出電壓線之間的所有次級輸出（二極管之后）。

將紅色探針放在冷地上，黑色探針放在次級二極管的每個輸出上。它應該只測量一個讀數，有時指針會稍微跳一點。對于良好的輸出電壓線，這是正常讀數。這是由于主板電阻和次級輸出濾波電容器的一些未放電電壓引起的。
