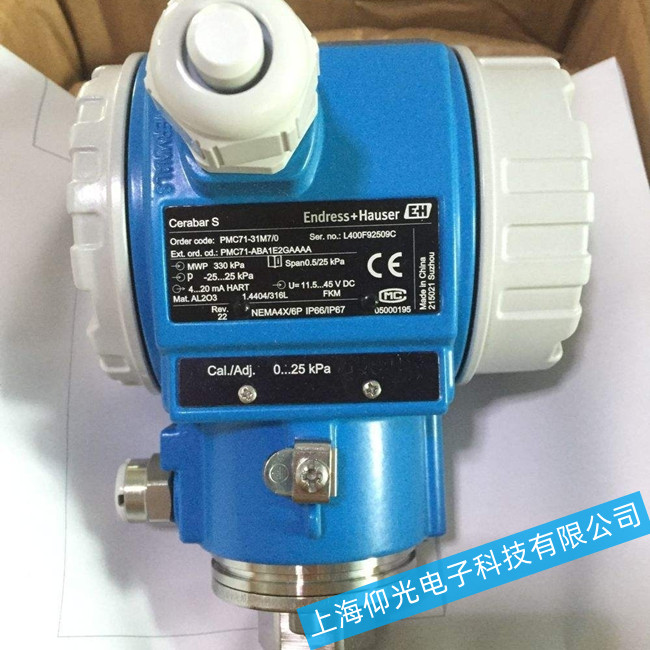

壓力儀表維修-差壓變送器故障維修：

1.線路故障

當出現線路故障時，計算機顯示數值出現異常，將變送器接線盒打開，檢查線路是否存在虛接、短接或者斷接的現象，再采用測電源、搖絕緣以及量電阻等方法排查故障。

2.變頻干擾

在進行布線時，多種信號線之間互相干擾，尤其是在動力線與信號線串在同一管道中產生的干擾作用更為嚴重，此種情況下會導致變送器不通訊甚至致使錯誤。可以通過增大儀表電纜與動力電纜槽架距離的方式來避免此類錯誤操作。

3.引壓管故障

引壓管故障通常有引壓管堵塞、引壓管漏氣、引壓管積液等情況，引壓管堵塞一般是由排放不及時或者介質臟、粘等導致的；引壓管漏氣是由于引壓管遭擠壓、或靠近鋒利物體被劃破等；引壓管積液通常是由于氣體取壓方式不合理或者引壓管安裝錯誤造成的。

4.電信號傳輸故障

壓力變送器若使用或維護不當極易導致電信號的傳輸故障。例如，將變送器放在被測設備附近，導致信號傳輸距離過遠，信號就會出現干擾或衰減現象，此時要根據需要增大電纜線的截面積。

二、常見處理方法

1.輸出信號為零

當壓力變送器出現輸出信號為零的現象時，可以從以下幾個方面進行處理：首先檢查管道內是否存在壓力，儀表是否正常供電，之后檢查是否存在電源極性接反的現象，后檢查電子線路板、感壓膜頭、變送器電源電壓等。

2.加壓力無反應

若加壓力無反應則要檢查取壓管的閥門是否正常，變送器保護功能跳線開關是否正常，取壓管是否堵塞，檢查變送器零點和量程，更換傳感膜頭等。

3.壓力讀數偏差

壓力變送器出現壓力讀數明顯偏高或偏低的現象時，首先檢查取壓管路是否存在泄漏現象，對于壓差變送器，還要調零(將變送器上的引壓管取下，用一小段引壓管短接變送器高低壓接口，看讀數是否為零，不為零，則用螺絲刀調節變送器本體上的調零旋鈕，使讀數為零)，若還存在問題，更換新的傳感膜頭。

4.壓力讀數不穩定

該問題可通過隔離外界干擾源、檢查導壓管是否泄漏、管道是否存在雜物、檢查隔離膜片是否出現腐蝕或變形、檢查感壓膜頭等方法來排查。

5.壓力指示波動較大

先排除是否因工況變化而引起的壓力變化，若工況無變化，那原因就出在壓力變送器上了。在現場把壓力變送器的取壓關閉，排放打開，查看壓力變送器是否顯示零點。如果顯示零點，此變送器的測量是沒有問題的，就要檢查壓力變送器到控制、采集設備的電纜，查看電纜的屏蔽是否完好，這樣的現象通常為屏蔽線斷開或電纜連接處出現虛接及裸露的電纜芯出現氧化導致接觸不良所致。屏蔽不好，其所在的環境存在大量的電磁干擾，這樣的波動也是比較嚴重的。

6.壓力變送器的儀表沒有顯示

這種情況一般是儀表的電纜松動，或者出線了斷路。一般出現這種狀況，各個工藝點會出現不同的指示，我們可以根據這些指示判斷出大致的狀況。如無法判斷出具體的情況，就要從端子柜到現場接線箱和變送器之間的電纜進行逐點檢查。

7.壓力顯示不隨工況變化而變化

出線這種情況很可能是發生了堵塞，需要檢查壓力變送器到取壓閥之間發生堵塞的地方，然后清理堵塞。
