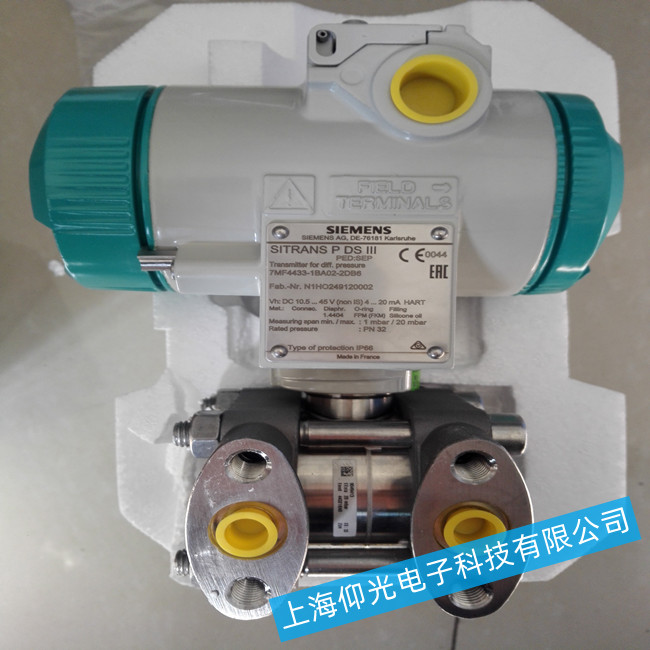

西門子壓力變送器-變送器輸出異常故障怎么診斷？

一、問題現象：變送器無輸出

檢查與測試

1、查看變送器電源是否接反；

2、測量變送器的供電電源，是否有24V直流電壓；

3、如果是帶表頭的，檢查表頭是否損壞（可以先將表頭的兩根線短路，如果短路后正常，則說明是表頭損壞）；

4、將電流表串入24V電源回路中，檢查電流是否正常；

5、電源是否接在變送器電源輸入端；

解決辦法

1、把電源極性接正確。

2、必須保證供給變送器的電源電壓≥12V(即變送器電源輸入端電壓≥12V)。

3、如果沒有電源，則應檢查回路是否斷線、檢測儀表是否選取錯誤（輸入阻抗應≤250Ω）；

4、表頭損壞的則需另換表頭，如果正常則說明變送器正常，此時應檢查回路中其他儀表是否正常。

5、把電源線接在電源接線端子上。

二、問題現象：變送器輸出≥20mA

檢查與測試

1、變送器電源是否正常

2、實際壓力是否超過壓力變送器的所選量程；

3、壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。

4、接線是否松動；

5、電源線接線是否正確

解決辦法

1、變送器電源如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/( 0.02A) Ω

2、重新選用適當量程的壓力變送器。

3、壓力傳感器若是損壞，需發回生產廠家進行修理。

4、接好線并擰緊。

5、電源線應接在相應的接線柱上。
