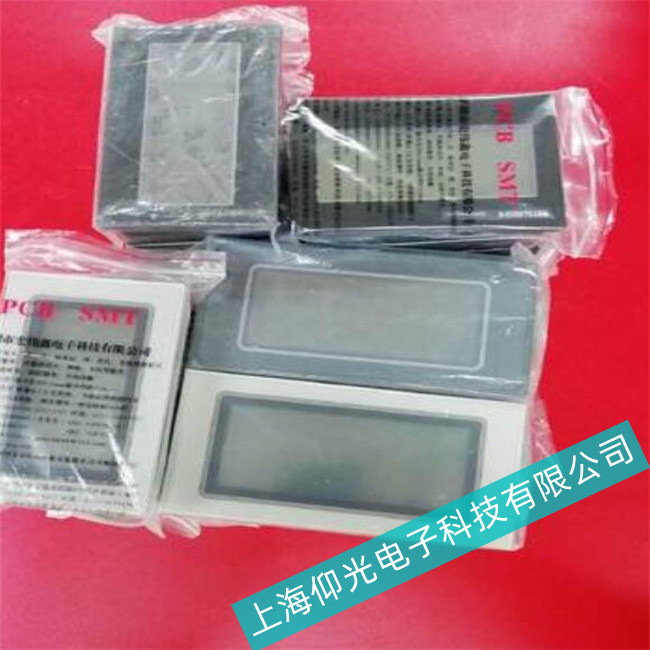

                                        溫州市松下觸摸屏GT32T0系列主板故障維修步驟

一、先排除故障

1、檢查焊點

2、識別問題

3、特定零件的故障排除

4、集成電路檢查

5、查閱軟件手冊

6、用顯微鏡檢查

7、功能測試

二、診斷主板故障

1、使用VI儀器確定問題所在。交流電壓用于測試未識別的引腳數。

2、下一步是確定問題的位置。這就需要在微觀層面進行檢查以找到有問題的元素。

3、將有故障的零件從電路板上移除，然后將替換零件放在其位置上。

三、分析主板診斷結果

電路中的組件按以下三種組合之一排列-混合，并聯或串聯。由于通常無法精確確定簽名，因此進行分析的很簡單方法是將故障PCB與功能相同的PCB進行比較。這樣，您可以看到通用簽名。要比較簽名，您必須檢查所有有缺陷的印刷電路板之間的相似性，然后將其與沒有問題的PCB進行對比。對于每個組件，需要計算每個組件的電流，電感，電阻和電壓，并將其與故障印刷電路板的每個標記進行對比，以確定后者有什么問題。

如果有故障的PCB上有焊料，請清除干燥的焊料或部分磨損的焊料。這將刷新要點，并使檢查簽名更容易。由于印刷電路板上的跡線數量眾多，某些跡線很可能在檢查過程中受到損壞。為了補救在這些步驟中造成的任何損壞，跳線是進行軌道維修的有用工具。在后面一步中，將測試每個引腳以確定其功能。如果引腳的輸出和輸入符合數據手冊的規格，則表明引腳處于良好狀態。如果沒有，則必須將其刪除。
