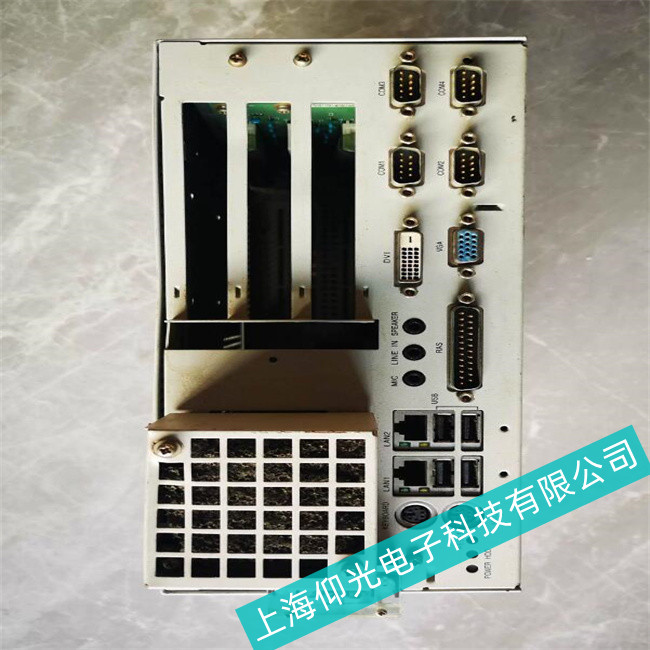

Proface法國普洛菲斯工控機ps5000高壓板故障維修

            工控機高壓板（也稱逆變器、升壓板、背光板、背光燈驅動電路或背光燈電源。）
 該電路的作用是將開關電源電路提供的DC12/24V低壓直流電壓轉換為液晶面板所需要的AC1000V～1800V的高頻交流電壓，點亮液晶面板背光燈管CCFL（冷陰極熒光燈）或者無陰極EEFL燈管。

在液晶彩電中，逆變電路一般獨立做成一個條狀電路板，一般的高壓條的輸入電壓為8～24V，輸出電流為8mA左右，輸出頻率為45～75kHz，輸出工作電壓為幾百伏至上千伏，多數為1600V左右。

是亮度調整端(ADJ)。

2）高壓條的輸出口接CCFL背光燈管，每個輸出口由兩根線組成，一根為高電平，一根為低電平。由于輸出端口有高壓，所以要注意在通電時不要用手去碰，以免觸電，對身體造成傷害。另外需要說明的是，高壓條的輸出接口有窄口和寬口之分。

通常，觸摸屏的液晶屏燈管有2個、4個、6個、8個或更多，這就需要高壓條也應該適當配對，也就是說，這些燈管要分別由高壓條的輸出口進行驅動，小屏幕液晶彩電一般為10個以下，隨著屏幕尺寸的增大，所采用的燈管數也會相應增加。燈管的多少與屏的大小有關，一般來說：15英寸屏為2根燈管，19英寸屏為4根燈管，26英寸屏為12根燈管，32英寸屏為16根燈管，37~42英寸屏為20根燈管。

3）高壓板工作原理

高壓板實際就是逆變電路，主要由驅動控制電路(振蕩器、調制器)、直流變換電路、驅動電路(功率輸出管及高壓變壓器)、保護檢測電路、諧振電容、輸出電流取樣電路、CCFL背光燈等組成。

在實際的背光燈逆變電路中，常將振蕩器、調制器、保護電路集成在一起，組成一塊小型集成電路，一般稱之為驅動控制IC。

 普洛菲斯工控機ps5000高壓板故障維修；

該板出現故障時，整機表現出的常見故障有：

1.無光柵（黑屏），有伴音。

2.開機瞬間有光柵但很快消失。

這種故障多出現在多燈顯示器中(15in以上)，因某只燈管損壞、接觸不良而造成輸出電流平衡保護電路啟動。

3.開機后有光柵，工作一段時間光柵消失。

4.機內出現異常叫聲。

5.指示燈亮，無光柵無伴音黑屏。

檢修此種故障時，先檢BACKLIGHT-ON(背光燈啟動信號)電平是否變化，高壓末級供電是否正常，然后用金屬工具尖端碰觸升壓變壓器輸出端，看是否有藍色放電火花，如果有火花就檢查代換CCFL、高壓輸出電容：反之，則檢查高壓形成電路。

上海仰光電子科技有限公司維修普洛菲斯工控機各種型號工控機、工控電腦、工業觸摸屏、工業人機界面，常見故障如：上電不啟動、上電黑屏、花屏、暗屏、藍屏、白屏、主板不能通訊、主板高壓故障、主板顯存故障、系統丟失、系統無法啟動、不正常開機、主板損壞、主板線路短路、觸摸失靈，觸摸偏移、按鍵面板損壞，電源損壞，液晶損壞、背光損壞、程序備份等
