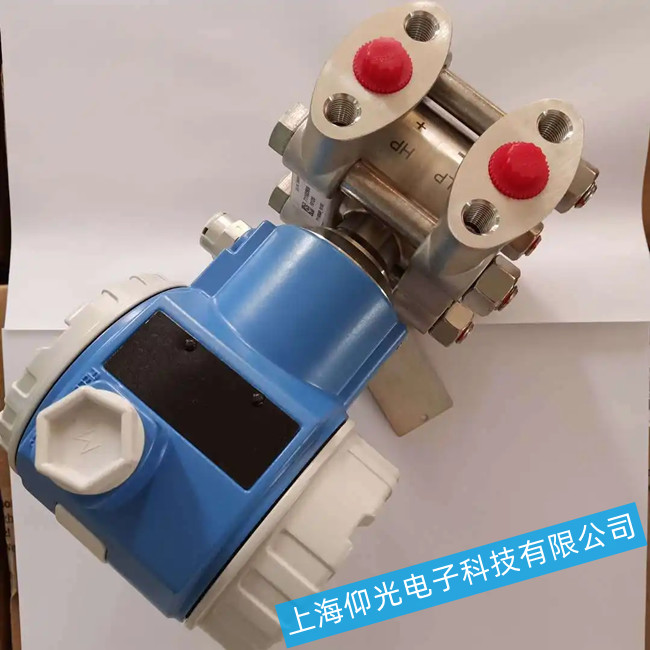

PMD75差壓變送器常見故障排查維修

一、線路故障

當計算機顯示數值不正常時，首先要打開差壓變送器的接線盒，檢查線路是否虛接、短接或者斷接，可以通過測電源、量電阻、搖絕緣等方法，進行故障的判斷和處理。

二、采集模塊或差壓傳感器故障

當線路故障排除時，就要看是不是采集模塊或差壓傳感器故障。使用萬用表檢查差壓變送器工作電源是否正常，同時測量差壓變送器的輸出電流值是否在4mA～20mA(如果為輸出電壓值，測量是否在0～5V)范圍內，確認輸出值是否正常。如果無輸出值，差壓變送器損壞，需要更換差壓變變送器。如果現場測量值換算與實際經驗值相符，則現場儀表和測點無問題，模塊損壞，需更換模塊。當現場測量值換算與計算機顯示值相同，說明引壓管或差壓變送器有問題。

三、引壓管故障

1、引壓管堵塞

在實際生產使用維護中，由于排放不及時或介質臟、粘或者帶顆粒、粉末等原因，時間久了，有的還會固化，引起引壓管堵塞，使測量無法正常進行。因此，為保證變送器正常運行，要定期對引壓管設法疏通。

2、引壓管漏氣

由于差壓變送器接點、截止閥等附件比較多，導致泄漏點增多，維護工作量增大。因此，要合理做好引壓管的防腐蝕而減少引壓管出現沙眼;引壓管的接口處螺絲要上緊以防松動。

3、引壓管積液

由于氣體流量取壓方式不對或引壓管安裝不符合要求，常常造成引壓管內部積存液體的現象。這種現象的出現，往往會致使測量不準，如果在變送器量程很小的情況下，甚至?xí)�造成變送器輸出的一些波�?dòng)。有文獻指出引壓管的正確安裝應該是與水平不小于1：12的斜度連續下降，測量點與安裝點之間存在高度差，取壓點應與被測設備壁垂直。為了使測量更準確，可以設置若干測壓頭，所有測壓頭連接在一起成為一條均壓管，再通過引壓管引出，在均壓管的處安置有放水閥。

另外，在現場實際生產使用過程中，還會出現引壓管伴熱、引壓管接反等問題。

4、變頻干擾

在現場安裝布線過程中，各種信號線綁扎在一起或走同一根多芯電纜，信號會受到干擾，特別是信號線與動力線同走一個長的管道中干擾尤甚。在這種情況下，差壓變送器就會出現現場不通訊，甚至誤指示等現象。因此，在安裝的過程中就要避免類似誤操作的發生，應增大儀表電纜與動力電纜槽架的距離。

5、電信號傳輸故障

由于安裝、使用、維護人員的水平存在一定的差異，為了節省人力、物力、財力或者考慮其他因素，往往把差壓變送器放置在被測設備的附近，造成電信號傳輸距離過遠，使得電信號存在干擾和衰減的現象。因此，就需要適當?shù)卦黾与娎|線的截面積來解決這一問題。
