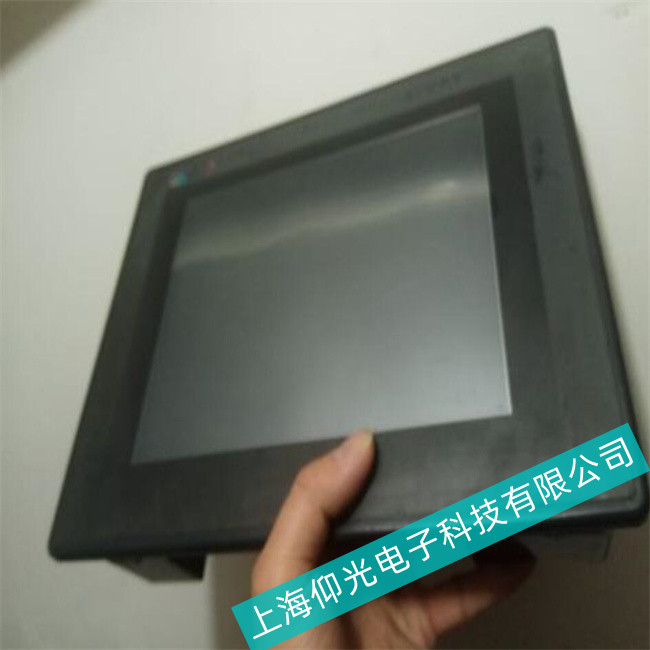

                                       施耐德觸摸屏HMIGTO5310出現多畫面故障維修

施耐德觸摸屏HMIGTO5310顯示器廣泛應用于工業、服務業、軍事、流通業、市政、手機等場所。觸摸屏作為人機對話的橋梁，用戶廣泛，而其本身以玻璃為主體架構，比較脆弱，故障和破損率相對于其他器件也就較高，觸摸屏維修技巧需要一定的專業知識。

工業顯示器的觸摸屏維修工具需要配置匹配的檢測儀器，替換用的零部件，包括大量通用規格觸摸鏡片、液晶屏、電路板等，還需要相關的各種技術資料。

故障一：施耐德觸摸屏HMIGTO5310出現多畫面觸摸手寫無效，觸壓鼠標失效，鍵盤輸入正常，外接USB鼠標可正常使用

解決方法：這種情況下的故障，要么觸摸鏡片，要么是指點桿。而指點桿是相對容易損壞的元件，應該優先更換指點桿來排除故障。

故障二：施耐德觸摸屏HMIGTO5310接通電源后，工業顯示器屏幕無光亮，電流約100mA

解決方法：用手觸壓工業顯示器屏幕，蜂鳴器沒有響應，這說明程序運行不正常。使用萬用電表多測幾組電壓，若都正常，故障出現在芯片電路上，使得總線錯誤，從而程序無法正常運行。檢查是否有芯片腳位虛焊，可用熱風槍對焊腳加熱，并用鑷子壓緊，使焊腳和錫重新融合。處理后重新開機，弱電流上升至470mA，恢復正常。

故障三：施耐德觸摸屏HMIGTO5310接通電源后，屏幕無光亮，電流約230mA

解決方法：用手觸摸屏幕，蜂鳴器有響應，這說明程序可以運行正常。測得高壓條電壓和控制電壓都正常時，說明故障發生在高壓發生電路或燈管損壞。拆開燈管，若其中一頭發黑則更換；若更換燈管后仍然無光亮，檢查高壓變壓器，可用LCD的帶兩管的高壓條替換。

故障四：施耐德觸摸屏HMIGTO5310正常顯示，但點觸時無響應

解決方法：首先檢查觸摸屏表面是否出現裂縫，如有裂縫應及時更換；然后需要檢查觸摸屏表面是否有塵垢，塵垢會導致短路現象；接著檢查各接線接口有無出現松動；還需要檢查串口及中斷號是否有沖突，若有沖突，應調整資源。然后觀察檢查控制盒上的指示燈是否工作正常，指示燈為綠色并且閃爍為正常。

另外，在某些應用場合，由于接地性能不佳，會導致控制盒外殼積累大量的靜電，從而影響控制盒內部的工作電場，導致工業顯示器觸摸逐漸失效�？捎靡桓鶎�(dǎo)線將控制盒外殼接地，重新啟動即可。

上海仰光電子科技有限公司維修施耐德觸摸屏維修范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等
