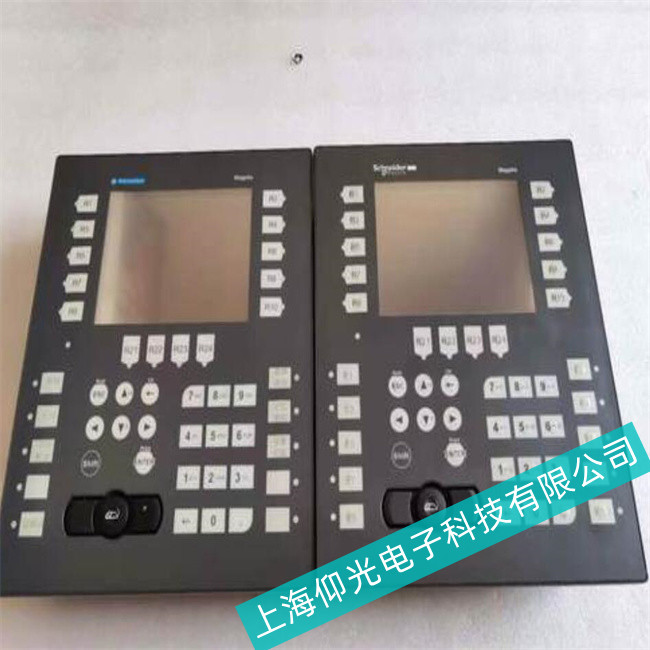

                                     施耐德觸摸屏HMIGTO5310進入不了系統故障維修

1、首先拆開觸摸屏的外殼，然后檢查屏線接口是否松動或未連接好。經檢查屏線連接正常。

2、接著打開電源開關，然后用萬用表測量屏線接口的供電電壓是否正常。如果供電電壓正常，轉到第5步;如果不正常，接著檢查屏線輸出端附近的保險電阻或保險電感是否開路或損壞。如果損壞，則更換損壞的元器件即可。

3、如果屏線輸出端附近的保險電阻或保險電感正常，接著檢查為觸摸屏供電的DC-DC 電壓轉換電路的輸出端電壓是否正常。如果輸出電壓不正常，檢查此電源電路中的保險電阻、PWM 控制器、開關管、電感線圈、濾波電容等元器件，然后更換損壞的元器件即可。

4、如果DC-DC 電壓轉換電路的輸出端電壓正常，則是DC-DC 電壓轉換電路輸出端到屏線接口之間有損壞的電容等元器件，檢查并更換損壞的元器件即可。

5、如果屏線接口的供電電壓正常，接著檢查觸摸屏面板驅動電路中的時序信號、驅動信號是否正常。如果不正常，分別檢查產生此信號的芯片的輸出端信號、輸入端信號及供電電壓，從而判斷驅動芯片是否損壞。如果損壞，則更換損壞器件即可。 觸摸屏開機白屏的維修起來不象顯示屏黑屏那樣容易，需要掌握一些關于觸摸屏的電路知識，好請的觸摸屏維修人員來進行檢修。

施耐德觸摸屏HMIGTO5310白屏無顯示維修：觸摸屏白屏,人機界面白屏，施耐德觸摸屏HMIGTO5310白屏（故障原因及維修）觸摸屏白屏維修由施耐德觸摸屏HMIGTO5310維修公司提供,人機界面的基本概念人機界面（Human Machine Interface）又稱為人機接口，簡稱為HMI。 人機界面可以承擔下列任務：   （1）過程可視化。在人機界面上動態顯示過程數據（即PLC采集的 現場數據）。   （2）操作員對過程的控制。操作員通過圖形界面來控制過程。如操 作員可以用觸摸屏畫面上的輸入域來修改系統的參數，或者用畫面上的 按鈕來啟動電動機等。（3）顯示報警。

施耐德觸摸屏HMIGTO5310維修故障包括：維修故障包括：按鍵損壞，電源板故障、高壓板故障，液晶故障、主板 壞、上電黑屏、 花屏、暗屏、觸摸失靈，不能正常開機、觸摸問題、按鍵問題、屏幕顯示問題（屏碎、花屏、白屏、黑屏 等）、通訊問題（觸摸無反應、觸摸反應慢等）、電源故障、主板問題、系統問題等 工控機無法安裝操作系統；工控機按下開 關，可以看到指示燈亮，但屏幕無顯示；工控機開機屏幕出現英文或數字報錯，無法進入系統；工控機不識別光驅、硬盤、軟 驅、串口、并口、網卡口等；工控機按下開關，沒有任何反應(無法開機)；工控機經常死機、掉電或自動重啟；工控機密碼遺 忘，無法進入系統；工控機電池?zé)o法充電
