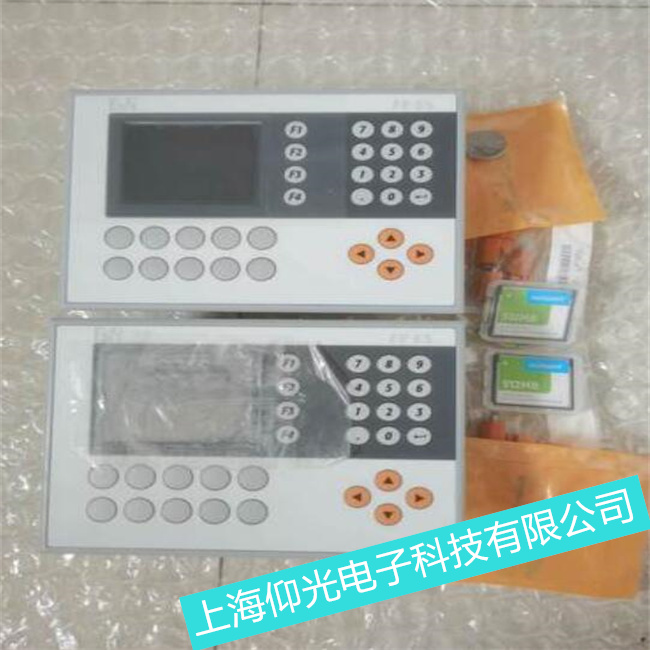

宿遷市貝加萊觸摸屏5PP120通訊不上維修方法

一：貝加萊觸摸屏5PP120的參數。查看一下貝加萊觸摸屏5PP120的參數設置。

這里面有幾個參數需要特別注意的：

1：通信口的設置－－－一定要確認清楚PLC連接觸摸屏的COM1口還是COM2口

2：設備類型－－－這個是最重要的，如果協議沒選對的話，其他就不用說了

3：連接方式－－－PLC跟觸摸屏的連線，確認好是RS485，還是RS232C

4：接口參數跟PLC站號－－－一定要跟PLC里面的設置一致。

二：如果貝加萊觸摸屏5PP120參數確認設置好了，接下來就排查線路的問題。

確認RS485,RS232C的做線是否正確，貝加萊觸摸屏5PP120與各種PLC接線的做法不一樣。這個可以參照維控(plc與觸摸屏通信線接法幫助文檔）查看，這個是正常排查通信問題的基本方法。

接下來教大家如何繞開貝加萊觸摸屏5PP120的問題－－－在線模擬。在通訊不上的時候，有的客戶會猜測可能是觸摸屏的問題，或者接口的問題。在線模擬就是繞開觸摸屏，直接用PLC跟電腦進行連接。

具體的做法：

1：PLC跟電腦要通過RS232進行連接。有的PLC有RS232的接口，有的沒有，沒有的可以通過轉接頭接到電腦上。

2：新建一個簡單的工程。放兩個元器件，一個數值顯示，一個數值輸入。地址設置PLC里面的地址。

3：工程參數設置一定要跟PLC里面的設置一樣。

4：點擊在線模擬功能

這樣子做就可以很明顯查看PLC能不能跟PC通信上。如果可以通信上就可以排除PLC方面的問題，跟參數設置的問題。

上海仰光電子科技有限公司維修貝加萊觸摸屏常見的故障有：上錯電不能開機、上電無顯示、上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏，無背光、背光暗、對比度低、有背光無字符，上電無反應、上電燒保險，不能正常開機、進入不了系統，碎屏、觸摸無反應、觸摸響應慢、觸摸偏移、 觸摸反應慢、通訊故障、通訊不上、通訊口壞、觸摸死機、按鍵故障，內容錯亂、PWR燈不亮、通訊失敗，電源板故障、高壓板故障、主板壞等。
