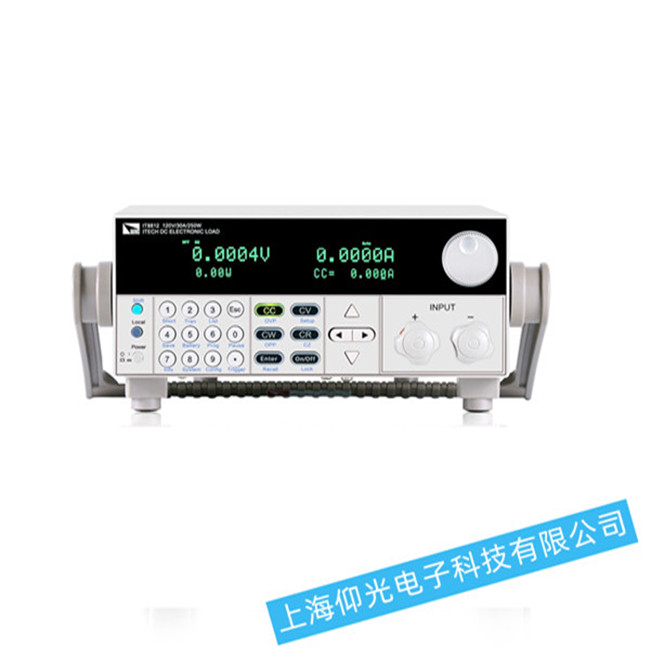

艾德克斯電子負載IT8812出現異常故障的檢查維修方法

1.儀器無法開機

(1)檢查電源線是否已正確連接。

(2)檢查前面板電源開關鍵是否打開。

(3)拔掉電源線，檢查電壓選擇器(Voltage Selector)是否處在正確的檔位，保險絲的規格是否正確及是否完好無損。

2.恒流拉載不正常

(1)檢查儀器與被測設備的連接線是否接反，導致儀器出現反接報警。

(2)檢查輸入電壓和拉載的電流值是否超過了儀器的額定功率，導致儀器出現過功率保護。

(3)檢查負載電流的量程范圍設置是否合適。

3.恒壓輸入不正常

(1)檢查儀器與被測設備的連接線是否接反，導致儀器出現反接報警。

(2)檢查被測設備的最高輸出電壓是否小于電子負載設置的電壓。

(3)檢查被測設備是否出現問題。

4.恒阻輸入不正常

(1)檢查被測設備輸出是否正常，比如被測設備無輸出，出現震蕩等情況。

(2)檢查儀器的電阻量程設置是否合適。

5.恒功率輸入不正常

(1)檢查儀器與被測設備的連接線是否接反，導致儀器出現反接報警。

(2)檢查被測設備輸出是否正常，比如電源出現振蕩，或者電源的額定功率達不到電子負載的設置功率。

6.恒流動態特性測試不正常

(1)檢查儀器與被測設備的連接線是否接反，導致儀器出現反接報警。

(2)實測恒流的斜率如果無法達到規格書標準，請將被測設備與儀器之間的連接導線盡量縮短，因為過長的導線會導致斜率變慢。

(3)查看負載電流的量程范圍設置是否合適。
