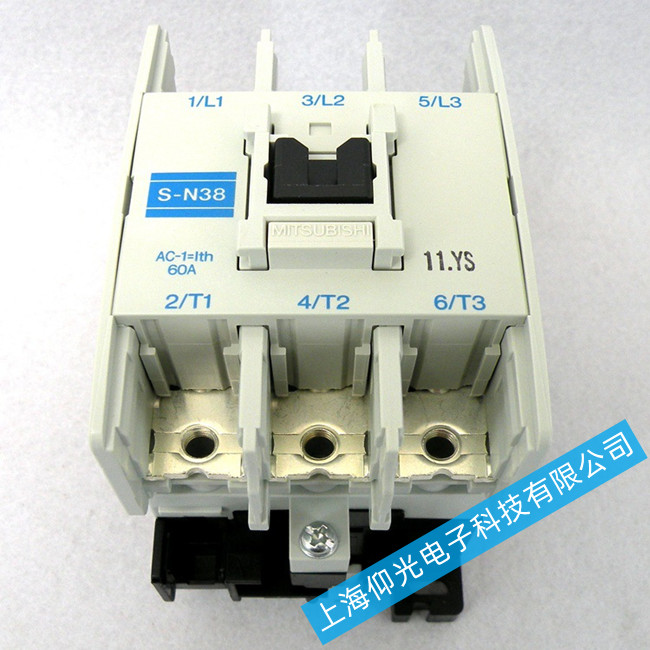

Mitsubishi三菱接觸器線圈通電后接觸器不動作故障檢查維修

一、接觸器線圈通電后，接觸器不動作或動作不正常

1）、線圈控制線路斷路�？唇泳�端子有沒有斷線或松脫現象，如有斷線更換相應導線有松脫緊固相應接線端子。

2）、線圈損壞。用萬用表測線圈的電阻，如電阻為∞，則更換線圈。

3）、熱繼電器動作后未復位。用萬用表電阻擋測熱繼電器的兩個常閉點之間的阻值如為∞，則按下熱繼電器的復位按鈕即可。

4）、控制電源電壓與線圈電壓不符，線圈額定電壓比線路電壓高。換上適應控制線路電壓的線圈。

5）、觸頭彈簧壓力或釋放彈簧壓力過大。調整彈簧壓力或更換彈簧

6）、按鈕觸頭或輔助觸頭接觸不良。清理觸頭或更換相應。

7）、觸頭超行程過大。調整觸頭超程。

8）、線圈電源電壓過低或波動過大。調整線圈電源電壓。

二、接觸器的觸頭接觸不牢靠

接觸器的觸頭接觸不牢靠會使動靜觸頭間接觸電阻增大，導致接觸面溫度過高，使面接觸變成點接觸，甚至出現不導通現象。造成此故障的原因如下：

1）、觸頭上有油污、花毛、異物。可以用棉布蘸酒精或汽油擦洗即可。

2）、長期使用，觸頭表面氧化。如果是銀或銀基合金觸頭，其接觸表面生成氧化層或在電弧作用下形成輕微燒傷及發黑時，一般不影響工作，可用酒精和汽油或四氯化碳溶液擦洗；即使觸頭表面被燒得凸凹不平，也只能用細銼清除四周濺珠或毛刺，切勿銼修過多，以免影響觸頭壽命。

三、交流接觸器吸合不正常

交流接觸器吸合不正常，是指交流接觸器吸合過于緩慢，觸頭不能完全閉合，鐵芯發出異常噪聲等不正�，F(xiàn)象。其原因及處理辦法如下:

1）、由于控制回路的電源電壓低于85%額定電壓，電磁線圈通電后產生的電磁力小，不能將動鐵芯迅速吸向靜鐵芯，造成接觸器吸合緩慢或吸合不緊，此時應將控制回路的電源電壓調整到額定工作電壓。

2）、彈簧壓力不足，造成接觸器吸合不正常；彈簧的反作用力過大，造成吸合緩慢；觸頭彈簧壓力超程過大，使鐵芯不能完全閉合；觸頭的彈簧壓力與釋放壓力過大，造成觸頭不能完全閉合。處理的辦法是適當調整彈簧壓力，必要時更換彈簧。

3）、由于動靜鐵芯間的間隙過大，可動部分卡住、轉軸生銹或變形，造成接觸器吸合不正常，處理時可拆下動靜鐵芯進行檢查，調小間隙，清洗轉軸和支承桿，必要時更換配件。
