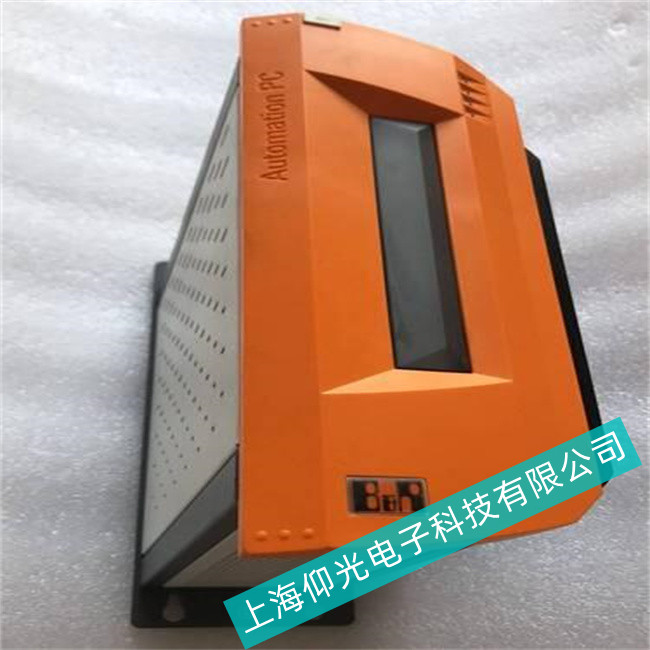

蘭溪市B&R貝加萊工控機5PC810 CPU常見故障有哪些
故障一 CPU主頻不正常
故障現象有一臺B&R貝加萊工控機5PC810的CPU為AthlonXP 1600+，開機后BIOS顯示為1050 MHz ,但正常的AthlonXP 1600＋應為10.5倍頻×l33 MHz外頻＝1400 MHz主頻。在BIOS中發現外頻最大只能設置為129 MHz，打開工控機箱檢查發現主板的DIP開關調到了100 MHz外頻，于是將其調為133 MHz外頻；開機后黑屏，CPU風扇運轉正常。反復幾次均是如此，后來再把主板上的DIP開關全部調為Auto，在默認狀態下，系統自檢仍為1050 MHz。懷疑內存和顯卡等不同步，將內存CAS從2改為2.5，依然無法正常自檢；又將AGP顯卡從4X改2X模式，開機恢復正常。
故障分析因為顯卡版本比較老，默認的AGP工作頻率是66MHz（在1 00 MHZ下，PCI的工作頻率為100÷3=33.3 MHz , AGP則是PCI×2=66.6 MHz，在133 MHz外頻下AGP的頻率為133÷3×2=88.7 MHz)，而AthtonXP所使用的是133 MHz外頻，導致AGP的工作頻率隨即提升到了88.7 MHz。所以，顯示器的黑屏為顯卡所致，將顯卡降低工作頻率后，系統恢復正常。
故障二 CPU轉接卡引起的故障
故障現象B&R貝加萊工控機5PC810開機后常在顯示顯卡信息、工控主板BIOS信息或檢測內存時死機，喇叭無報警聲。
分析與處理首先用KV3000檢查，未發現病毒。重拔插板卡后有時可開機，懷疑是板卡、插槽等接觸不良；但是故障漸漸頻繁，最后完全無法開機，因此考慮硬件故障的可能。將顯卡、內存換到其他工控機上可以使用，故顯卡、內存無故障。以最小系統模式（主板、內存、顯卡、CPU）啟動，故障依舊，排除了硬盤、光驅等設備故障的可能；最后就剩下CPU了，發現CPU是通過轉接卡插在SLOTI的插槽上，將CPU換到另一臺工控主板是Socket370插槽的計算機，無需轉接卡，插上CPU開機一切正常。是轉接卡的問題！換了塊轉接卡，故障消失。
故障三 CPU引腳折斷
CPU是件很嬌貴的B&R貝加萊工控機5PC810配件，可能會因為運輸和保養不當而折斷引腳，盡管其內部電路完好無損，卻因無法使用而被判成“死刑”。但是如果有較好的焊接技術，亦可把CPU的斷腳焊好。先準備20W的電烙鐵一支，將烙鐵頭磨尖，以方便焊接；并注意烙鐵應有良好的接地，如果沒有接地，只能在拔去烙鐵插頭后利用余熱焊接，否則CPU有被感應電荷擊穿的危險。
方法一引腳焊接法
（1）將CPU斷腳處表面刮凈，用焊錫和松香對其迅速上錫，將焊錫均勻地附在斷腳處。
（2）將CPU斷腳（如果丟失，可用大頭針和電子元件的引腳代替）刮凈，用同樣的方法上錫。
（3）用雙面膠將CPU固定在桌面上，左手用鑷子夾住斷腳、使其上錫的一端與CPu斷腳處相接，右手用電烙鐵迅速將兩者焊接在一起�？啥嗍褂靡恍┧上�，使焊點細小而光滑。
（4）將CPU小心地插入CPU插座內。如果插不進去，可用刀片對焊接處小心修整。
方法二直接連接法
（1）取30 cm長、直徑為0.2mm左右的漆包線，用同上面相同的方法將其一端焊在CPU的斷腳處，要求焊點平且小。
（2）將CPU插入CPU座，使漆包線從兩者之間的縫隙中引出。
（3）仔細觀察主板CPU座的背面，發現有許多成行成列的小焊點，排列與CPU的引腳相對應，找到與斷腳相對應的焊點，將漆包線的另一端小心地焊上去即可。注意漆包線要盡可能在短，以減少外界干擾。
故障四B&R貝加萊工控機5PC810不斷重啟
故障現象一次誤將CPU散熱片的扣具弄掉了。后來又照原樣把扣具安裝回散熱片。重新安裝好風扇加電評測，結果剛開機，工控機就自動重啟。檢查其他部件都沒問題，按照常規經驗應該是散熱部分的問題。有可能是工控主板偵測到CPU過熱，自動保護。但反復檢查導熱硅脂和散熱片都沒有問題，重新安裝回去還是反復重啟。但更換了散熱風扇后，一切正常。
故障分析顯然散熱片有問題，經反復對比終于發現，原來是扣具方向裝反了。結果造成散熱片與CPU核心部分接觸有空隙，致使CPU過熱，工控主板偵測CPU過熱，重啟保護。隨著工藝和集成度的不斷提高，CPU核心發熱已是一個比較嚴峻的問題，因此目前的CPU對散熱風扇的要求也越來越高。散熱風扇安裝不當而引發的問題相當普遍和頻繁。如果你使用的是Core系列帶K可以超頻的CPU，請選擇質量過硬的CPU風扇，并且一定注意其正確的安裝方法。否則輕則是工控機重啟，重則CPU燒毀。
上海仰光電子科技有限公司維修貝加萊工控機故障：不能開機、黑屏、觸摸屏上電無反應，上電燒保險， 上電藍屏，通電幾分鐘后屏幕變?yōu)樗{屏，主板故障，黑屏 ，通訊時有時無， 觸摸失靈，有時白屏，觸摸面板故障 ，死屏，電源板故障， 液晶故障，觸摸面板損壞 ，觸控正常但主板程序無反應 ，觸摸不良，觸摸失靈；操作靈敏度不夠 ，上電無任何顯示 ， PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
