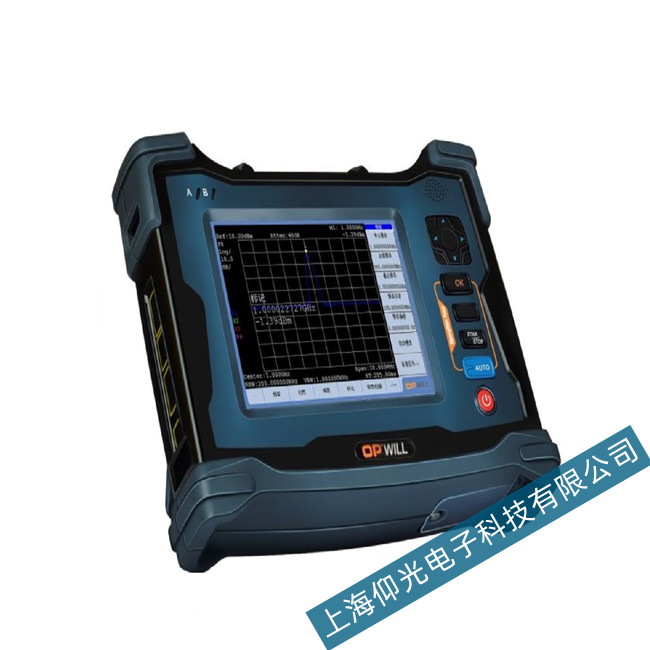

奧普維爾光通信測試儀常見故障類型的解決方法

1. 光纖近端故障：光纖近端故障指的是從成端法蘭盤開始，向外延伸200米內發生的光纖故障，在光時域反射儀上無曲線顯示。解決方法：更改光時域反射儀量程為1公里小量程，脈寬為50小脈寬進行平均測試后放大觀察。

2. 施工、車輛、盜割、自然等外力造成的障礙，其表現為光時域反射儀測試時，光纖中的所有纖芯全部中斷。解決方法：根據光時域反射儀測試結果對照線路維護技術資料，準確快速判定并在現場找到故障點；利用故障點兩端預留光纖拉攏接續或介入新光纖的方式進行處理。

3. 鳥槍破壞障礙，其表現為將被損纖芯的其他同管纖芯受到壓力，造成衰耗。解決方法：在光時域反射儀的曲線上表現1550mm波長測試是大衰耗；在光時域反射儀的曲線上表現1330mm波長測試衰耗較小或無明顯衰耗。

4. 接頭盒故障，由于受到自然應力作用，振動和靜態疲勞造成接頭盒中的光纖和光纖接頭出現自然斷裂現象。光時域反射儀上的表現為，接頭位置只有一根或幾根纖斷；有個別光纖出現發射峰而衰耗小。

5. 光纖接續。在光纖線路圍護過程中，光纖接續是不可避免的，并且要求接續產生的附加衰減要小。由于結構參數不同的光纖對接在一起時會導致附件衰減，因此在施工中，在同一中繼段線路要采用同一廠家和同一型號的光纖，以保證相接光纖的折射率和幾何尺寸偏差盡量��；結合單盤測試結果，盡量按出廠盤號順序相鄰配盤，使模場直徑相近，減小其失配性；同時光纖涂覆層要洗凈并清潔纖端灰塵，V形槽、切割刀要經常保持清潔，減少由于斷面不平整和斷面污染造成的附加衰減。

6. 法蘭盤故障：其表現為，光時域反射儀測試時觀察不到曲線。解決方法：先清潔；如果清潔無效，更換一個性能良好的法蘭盤再進行測試；如果光時域反射儀屏顯顯示曲線，說明被替換的法蘭盤已損壞，如果仍無法觀察到曲線，則表示出現尾纖故障。

7. 尾纖故障：和法蘭盤故障一樣，其表現也是光時域反射儀測試時觀察不到曲線。解決方法：先檢查是否是光時域反射儀自身或法蘭盤出現故障；再更換尾纖進行測試，如果更換尾纖后能看到曲線，說明是尾纖故障；
