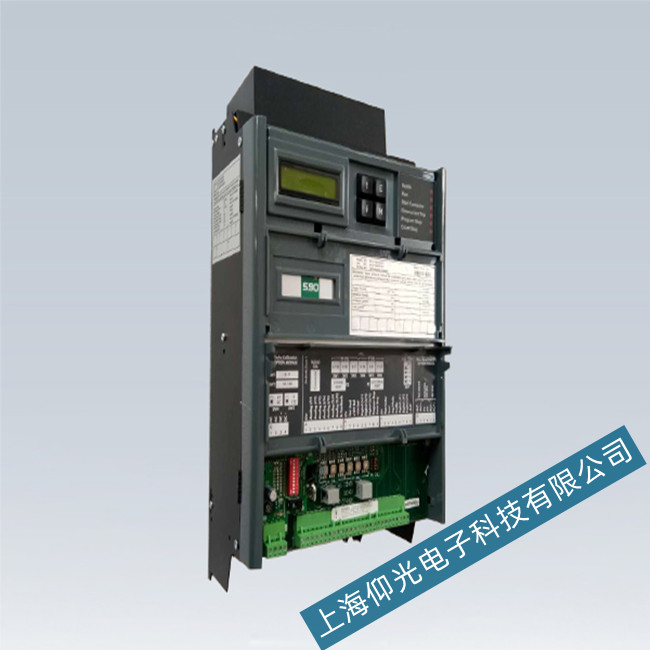

歐陸590直流調速器給定電機不轉故障排查

⼀、故障：給定給出電機不轉

排查⽅法：看電流表的電流是否達到額定報警，查模塊的進給定端⼦是否有0-10V電壓進來(調電位器電壓可調，查電位器的電

源線或0V是否接上，中⼼頭線是否接對，看電流限幅是否被限到0(ER系列是看端⼦6是否和10V接上。

⼆、故障：有給定，但電機轉速不可控或偏低

排查⽅法：看給定電位器是不是給到最⼤或中⼼頭焊錯，如果正常，則查速度反饋回路的反饋是不是和給定的電壓極性相同

(正反饋)。

三、故障：磁場輸出不正常

排查⽅法：量磁場電壓和觀察磁場電流是否達到電機銘盤標值，如果沒達到，查數字模塊磁場參數輸⼊是否正確(設定為電流

閉環)。如果正常，將電機磁場線

摘下，測電機繞組阻值是否正確(R=V/I)。

四、故障：給定就報警

排查⽅法：數字模塊報警和查看說明書中的報警項，分別查找。

1、過電流報警

A：進線L1、L2、L3和EL1、EL2、EL3沒對應造成

B：快熔熔斷，基本可以確定功率部分橋組有燒毀，需要換硅修理；

2、三相電壓丟失

A：參數進線電壓設置過⾼，進電過低導致；

B：測進線電壓是否缺相；

C：檢查快熔是否熔斷。
