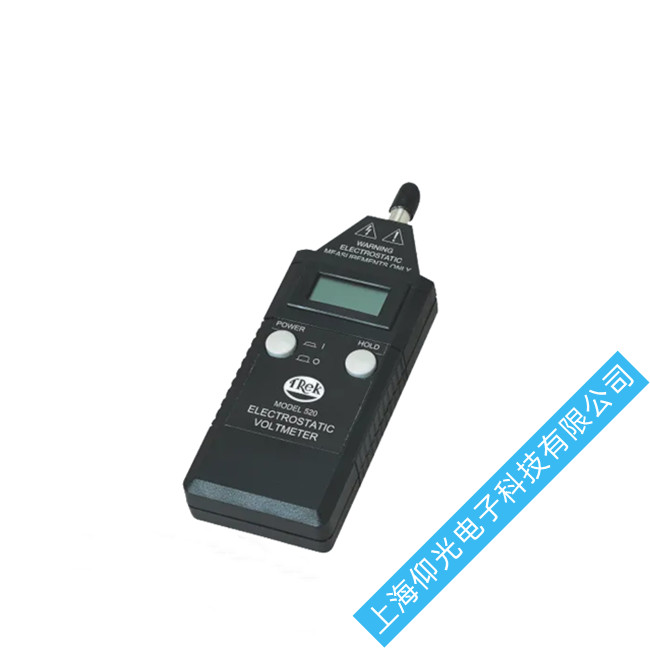

美國TREK-520 手持式高精度電壓測量儀器復位失靈故障維修

1、開機無電源指示，顯示器不亮：

a.請檢查供電電源是否正常，若不正常請檢查是否有 220V，且是否符合儀器正常使用范圍;

b.請檢查保險絲是否損壞，如保險絲損壞，請更換同型號保險絲;

c.請檢查電源變壓器是否有輸出，若沒有輸出，請更換電源變壓器;

d.請檢查穩壓電路 7812 是否損壞，若已損壞請更換 7812。

2、開機報警：

a.請檢查漏電流開關板上采樣電阻是否損壞，若損壞，請更換對應檔的采樣電阻;

b.請檢查 LM324 是否有損壞，若已經損壞，請更換 LM324.

3、開機就有電壓指示

a.請檢查可控硅是否損壞，若已經損壞，請更換同規格可控硅;

b.請檢查光耦 3061 是否損壞，若已經損壞，請更換 3061。

4、開機就處于測試狀態

a.請檢查NE556是否損壞，若已損壞，請更換NE556.

b.請檢查啟動按鈕是否損壞，若已經損壞，請更換啟動按鈕。

5、儀器啟動，復位失靈

a.請檢查NE556是否損壞。

b.請檢查啟動。復位按鈕是否損壞，若已經損壞，請更換啟動、復位按鈕。

6、開機按下啟動鍵后，測量燈亮，但無電壓指示

a.請檢查高壓變壓器是否損壞，若已經損壞，請更換高壓變壓器。

b.請檢查電壓表頭是否損壞，若已經損壞，請更換電壓表頭。

7、漏電流無指示

a.請檢查電流表頭是否損壞，若已經損壞，請更換電流表頭。

b.請檢查 220Ω/5W 電阻是否損壞，若已經損壞，請更換 220Ω/5W 電阻。
