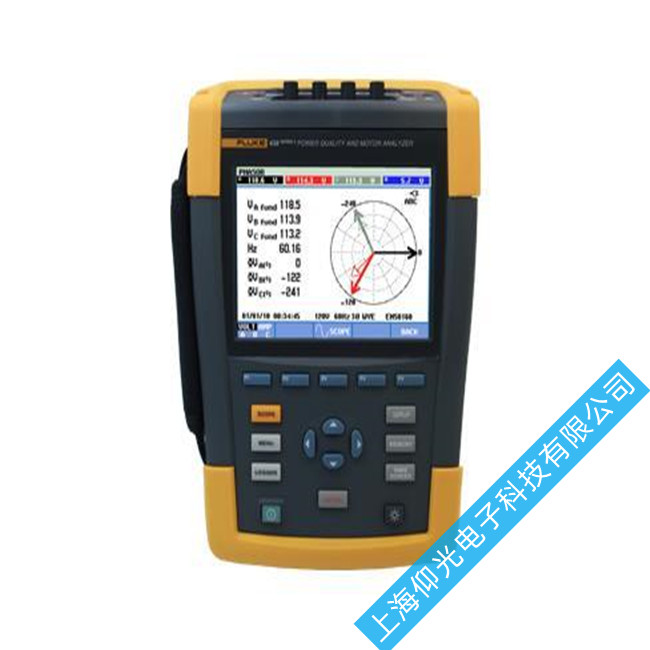

福祿克438-2三相電能質量分析儀繼電器輸出異常故障維修

問題1：繼電器輸出異常

判斷：檢查接線或繼電器設置

解決方法：繼電器輸出有電平、脈沖、報警三種方式，有電平和脈沖兩種輸出方式，具體接線參見產品使用手冊或與技術支持聯系

問題2：儀表無顯示

判斷：確認電源電壓是否輸入正常；

解決方法：檢查儀表電源進線是否存在虛接，用萬用表測量?jī)x表進線端子（L+、N-）的電壓是否正常并符合訂貨要求，直流供電要區分正、負極，另外注意供電電源的輸出功率是否滿足要求。

問題3：開關量輸入不閉合

判斷：可能是由于線路上開關的輔助觸點有虛焊的現象或后臺設置有問題所致

解決方法：檢查線路板以及后臺系統設置是否正常

問題4：儀表無法進入?yún)��?shù)設置

判斷：有可能無意中設置了密碼

解決方法：請與技術支持聯系幫助解決

問題5：DO輸出異常

判斷：檢查接線或DO設置

解決方法：DO輸出方式有電度脈沖輸出和報警輸出，具體接線參見產品使用手冊或與技術支持聯系

問題6：儀表接線無問題但沒有通訊

判斷：儀表設置

解決方法：查看儀表設置地址、波特率是否與系統軟件相對應，連接在同一通訊通道上的所有儀表要保證地址沒有重疊，并且波特率要一致

問題7：儀表背光閃爍

判斷：查看儀表報警設置

解決方法：如果儀表處于報警狀態，儀表背光就會閃爍，撤消報警后，背光將恢復正常

問題8：電能走字異常

判斷： 可能是接線出問題

解決方法：儀表的電能累加是基于對功率的測量，先觀測儀表的功率值與實際負荷是否相符。電能質量分析儀支持雙向電能計量，在接線錯誤的情況下，總有功功率為負的情況下，電能會累加到反向有功電能，正向有功電能則不累加。在現場使用最多出現的問題是電流互感器進線和出線接反。電能質量分析儀均可以看到分相的帶符號的有功功率，如果功率為負則有可能是連接線接錯了。此外相序接錯也會引起儀表電能走字不準確。
