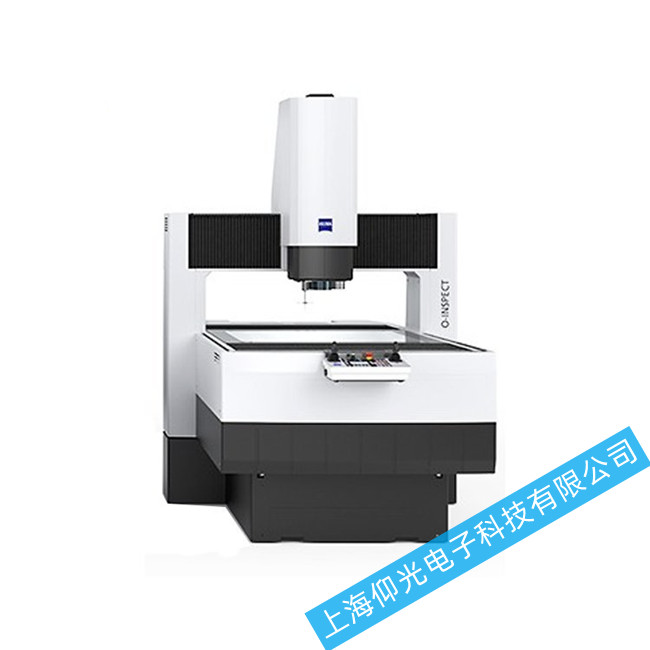

ZEISS蔡司3D測量儀O-INSPECT543圖像成像故障檢修

1.升降傳動裝置故障。常見的是舉起下降時的異常噪音，無法升起，掉落而有墜落感，跳動，較大的傳輸空間間隙，微調的不轉，投影屏幕框的松動等。

2.工作臺故障。通常為光桿空轉，光桿傳動彈跳，摩擦傳動不平順，工作臺運動有噪音，工作臺運動被卡住。故障排除時，有必要找出故障原因，然后正確的維修或更換處理�？梢酝ㄟ^調節彈簧的螺釘緊度，更換軸承，重新上油，添加潤滑油，更換光桿，調節或更換光桿支架來解決。

3.投影屏故障。當旋轉時發出聲音時，可以清除端面上的雜質（例如銹跡），并可以更換新的定位軸承。旋轉時摩擦力大，可以松開鎖緊螺釘，也可以更換摩擦轉。當旋轉不均勻時，可以更換度盤座，摩擦輪，摩擦輪軸等。投影屏旋轉不計數時，您可以擰緊角度摩擦裝置，焊接信號線，連接插頭等。

4.投影成像故障。圖像模糊，圖像有暗區，圖像有黑點，成像對比度暗等。它可以清潔物鏡，投影屏，工作臺玻璃，聚光鏡，鏡子等。調整或更換燈絲。如果燈泡電源電壓過低，請加裝總電源穩壓器。

5.圖像成像故障。當顯示黑屏?xí)r，您可以檢查電源線是否正確連接，電源電壓等，并牢固地插入顯示器信號線。如果有任何部件損壞，則需要更換顯示器或十字準線發生器。物鏡放大，當十字準線和尋跡點偏離很大時，請重新調節鎖定鏡筒的螺絲或更換鏡筒。當被測工件的一側上有暗影時，您可以調節攝像機或玻璃板四個角上的螺釘以擺正工件。

6.電氣故障。常見故障包括燈泡不亮，軸流風扇不旋轉，燈泡易燒，保險絲易燃，變壓器過熱，損壞等。

7.電子故障。如果電箱的按鈕出現故障，則可以系統總清并更換新的面膜；如果軸不計數，則可以更換滑塊或OP板或整個標尺，重新連接信號線，然后更換主板。如果數碼管缺筆劃，則需要更換或維修。

8.精度故障。包括a.x.y軸的不準確，兩個坐標的測量精度差，角度指示的誤差較大，不同平面的測量誤差較大等。為應對此類故障，應注意校正和調整。
