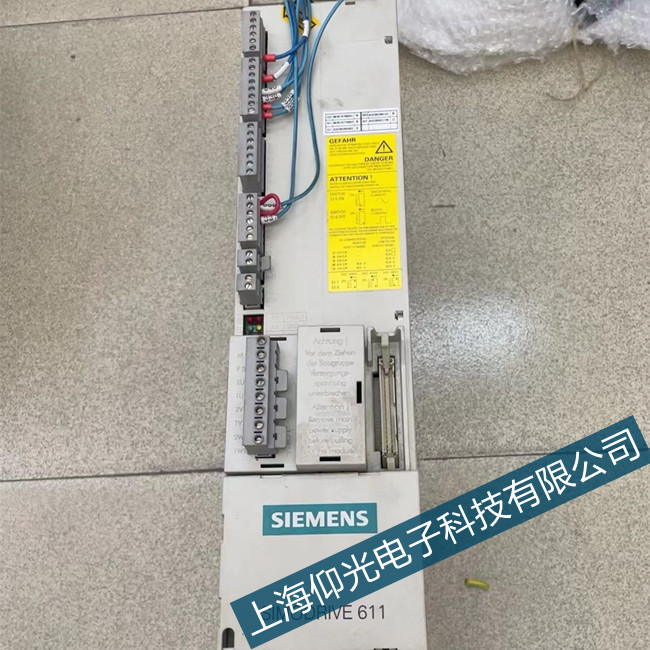

西門子6SN1111伺服控制器維修：F31120 (N, A) 編碼器 1：電源電壓故障。信號重要性： 故障原因 : %1 bin。驅動體 : A_INF, B_INF, ENC, S_INF, SERVO, SERVO_AC, SERVO_I_AC, TM41, VECTOR, VECTOR_AC, VECTOR_I_AC。反應： Infeed: 無。

Servo: 編碼器 (IASC/ 直流制動器 , 無 )

Vector: 編碼器 (IASC/ 直流制動器 , 無 )

應答： 脈沖禁止

原因： 編碼器 1 的電源出現異常。

故障值 （r0949, 二進制）：

位 0：Sense 電纜上出現欠電壓。

位 1：編碼器電源上出現過電流。

位 2: 旋轉編碼器勵磁負向電纜上，編碼器電源過電流。

位 3: 旋轉編碼器勵磁正向電纜上，編碼器電源過電流。

位 4：功率模塊 (PM) 使 24 V 電源過載。

位 5：轉換器的 EnDat 接口過電流。

位 6：轉換器的 EnDat 接口過電壓。

位 7：轉換器的 EnDat 接口有硬件故障。

注釋：因?yàn)楣ぷ麟妷旱倪B接引腳不同，所以互換編碼器電纜 6FX2002-2EQ00-.... 和 6FX2002-2CH00-.... 會導致編碼器故障。

參見： p0491 ( 電機編碼器故障反應 “ 編碼器 ”)

處理： 故障值位 0 = 1:

- 編碼器電纜接正確嗎？

- 檢測編碼器電纜的插塞連接。

- SMC30：檢查參數設定 (p0404.22)。

故障值位 1 = 1:

- 編碼器電纜接正確嗎？

- 更換編碼器或者編碼器電纜。

故障值位 2 = 1:

- 編碼器電纜接正確嗎？

- 更換編碼器或者編碼器電纜。

故障值位 3 = 1:

- 編碼器電纜接正確嗎？

- 更換編碼器或者編碼器電纜。

故障值位 5 = 1:

- 轉換器上的測量設備連接正確嗎？

- 更換測量設備或連接測量設備的電纜。

故障值位 6，7 = 1:

- 更換損壞的 EnDat 2.2 轉換器。
