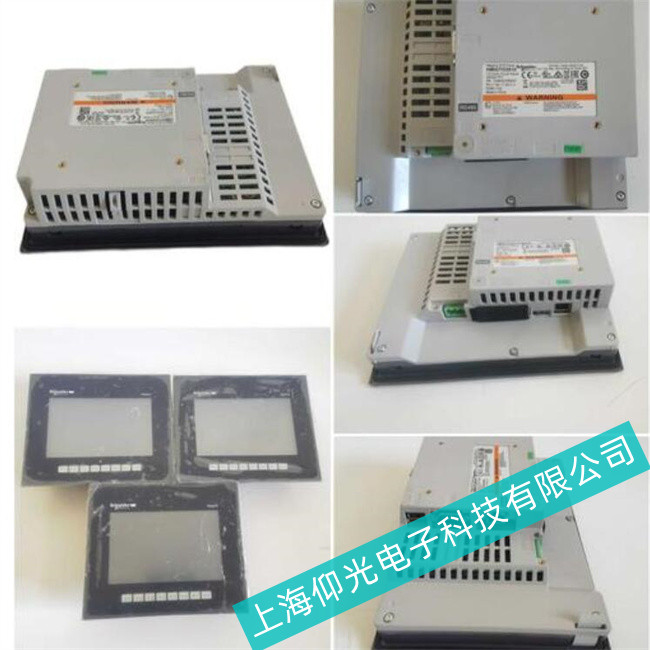

宿遷市Schneider施耐德觸摸屏XBTRT500通訊口故障維修方法
1.檢查中間件
施耐德觸摸屏XBTRT500串口通信必然存在發送端和接收端，且兩者通過中間件（例如導線），遇到問題，首先應該保證導線連接正常。如果這一部分沒有確定，直接排查其他方向，很可能在做無用功。
2.排查硬件層
通過邏輯分析儀、示波器等儀器來判斷發送端、接收端在發送、接收、空閑時的引腳波形是否正常。串口空閑時為高電平，有數據時才會有電平變化。同時需要確定電壓是否正常。波形測量的位置先從最終點開始測量，然后依次排查中間部分的探測點，來判斷問題位置。
如果發現波形變形、失真、電壓不正常等情況，請讓硬件工程師協助進行排查。在其起始點可以看到波形，但是終點看不到，需要使用萬用表來確定是否引腳存在虛焊。
3.檢查串口驅動層
如果排查了硬件無問題以后，但是發送端串口沒有波形，這時候就需要檢查串口驅動是否配置成功了�？梢韵葘l(fā)送端的Tx、Rx引腳短接，進行回環測試。最好先用一個簡單例程進行測試，盡量排除多個變量的影響。排查時需要特別注意的是，不能只看代碼邏輯，要注重實際調試，善于利用軟件調試窗口來觀察相關寄存器的值。
另外大家也需要注意下面這幾點：
①由于信號容易被干擾，建議使用帶屏蔽線，并且接線一定要嚴格，需要接地的最好接地。有些485通信，還需要考慮接上終端電阻來匹配。如果是RS232通信，盡量不要讓線太長。
②因?yàn)楹芏嘣O(shè)備通過外部晶振或者內部時鐘計算的波特率都是存在誤差的。這樣的話如果一旦報文過長，會導致誤差累積，進而出現串口識別亂碼或者收不到的情況。
③在一些可能會存在干擾的地方，可以考慮使用奇校驗或者偶校驗，這樣可以將錯誤的報文過濾掉或者盡量使用一些數據校驗協議，防止數據出錯。
上海仰光電子科技有限公司維修施耐德觸摸屏維修范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
