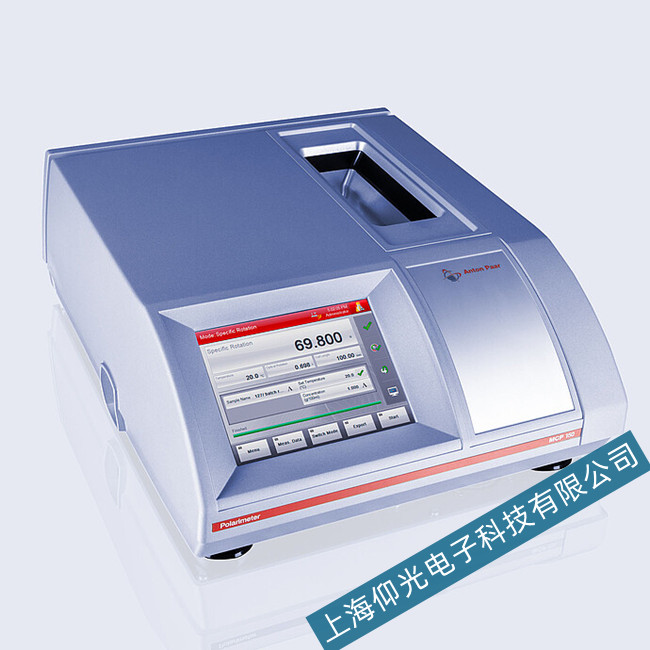

安東帕旋光儀MCP150常見開機后無反應故障如何維修？

1、旋光儀開機后無反應

一般為旋光儀電源故障，用萬用表順電源線查電源開關，1.及3A保險管、起輝器、扼流圈、鈉光燈及燈座、接頭等，因元件不多，不難找到原因。

2、直流供電時鈉燈熄滅

在排除交流起輝預熱時間不足原因外，查旋光儀交直流轉換開關及直流供電電路，通常是直流穩壓電路故障，損壞率較高的是電壓調整管及取樣放大三極管等。當旋光儀鈉燈過亮或過暗時應查供電電流并調至1.1～1.3A范圍內，可測量1Ω取樣阻上的電壓降1.1～1.3A為正常。

3、打開測量開關后讀數屏或數碼管不亮，按復測鍵時能正常動作

此為旋光儀投影光路故障，查投影燈或數顯板供電情況，投影光路是否暢通，常見原因是旋光儀投影燈接線點接觸不良產生高溫?zé)龎耐队盁艋驘糇�，如燈座燒壞修�?fù)較困難。

4、靈敏度低，測量深色樣品困難

檢查旋光儀主光路是否暢通，鈉光光班不應太暗，測量光電信增管負高壓應在-500V左右，將主光路堵塞后觀察負高壓應-300V以上，否則應檢查高壓相關電路，高壓振蕩晶體管壓降過大，放大倍數降低，高壓整流二極管內阻增大或軟擊穿等均有影響，光電倍增管性能下降或老化及周?chē)�雜散光干擾，前置放大器及相關信號放大處理電路性能變化亦會導致靈敏度下降。

5、旋光儀工作時發生刺耳噪聲并伴有強烈的振動

旋光儀調制電機經長期使用后，軸承潤滑油干涸，轉動阻力增大產生摩擦聲、嚴重時軸承偏磨電機軸磨出多道凹槽、振顫抖動，常燒毀電機。取下調制電機拆開清洗加潤滑油，裝上時細心校正電機與調制軸的同心度，使轉動阻力最小，轉動聲音也最小最平穩。

6、旋光儀工作一段時間后出現異常，示數無規律擺動，漂移或單向緩慢移動

調整阻尼、靈敏度及負高壓不能消除，旋光儀存在軟故障，工作一段時間后，個別元件熱穩定性差性能變化，檢查調制電路板和選頻電路板上有關元件，有條件時采用替換電路板方法判斷。當光電接收三極管變質時或者光電倍增管管座受潮、臟污時易發生這類毛病。

7、讀數窗有固定大團黑影、數字及刻度線模糊不清

旋光儀因受潮光學元件表面起霉斑，透鏡相對位置變化聚焦不良，可細心撤下光學元件用棉球沾肥皂水清洗吹干(肥皂水去除霉斑效果較好)，仔細調整透鏡位置，直至顯示最清晰。

8、按下復測鍵時旋光儀無動作

主要是旋光儀讀數驅動部分故障，ZD查功率放大板，以功率晶體管檢查為主，當機械傳動部分配合過緊時，重負荷易使晶體管過載損壞，此外機械傳動部分及復測按鍵線路亦會發生故障。

9、按下復測鍵時有動作，但不會返回，放入樣品后也不動作

旋光儀此類故障較常見，產生的原因較多：如果鈉光燈主光路不正，則無直流負高壓，無調制信號。在主光路正常下，調整靈敏度、阻都無作用時，查負高壓發生電路、各電路板供電情況，調制解調運算放大器及其它電子元件，調制信號燈及光電三極管。檢查集成塊輸出應在6～10V，負高壓輸出大于-500V，一般情況下晶體管元器件易出問題。

10、旋光儀開機后示數單方向移動，按管測鍵時正常

檢查同時復測鍵是否損壞短路，石英調制片、調制電機的連接狀況，偏置調節電位器及相關電路存在故障。
