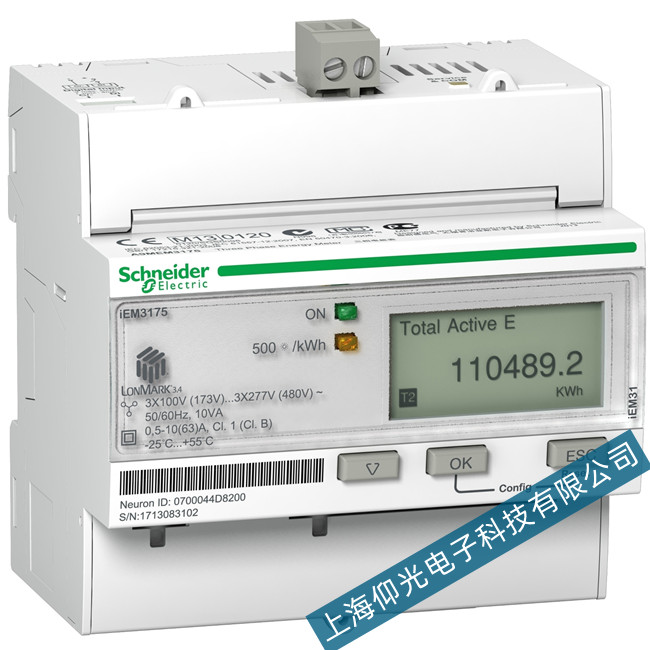

施耐德電能表IEM3175常見計度器不計數故障維修

1、無負載電流情況下，圓盤緩慢轉動

(1)故障原因:防潛裝置位置不合適。

(2)電能表在無負載電流情況下，圓盤緩慢轉動，因為防潛裝置不起作用:①調整防潛鉤與防潛針的間隙距離。②把電能表放在校驗裝置上加110%的額定電壓，確保圓盤的轉動不超過1轉。

2、表接線盒燒壞或表罩內有熏黃現象

(1)故障原因:①接線盒接線不緊。②負荷電流超載。③線路短路。④電流電壓過高或電壓線圈受潮。

(3)發現接線盒燒壞，要更換電表，如表內有熏黃現象，要進行檢查:①檢查是否由于接線不緊造成。②測量負荷電流大小。③測量進表電壓高低。④檢查線路是否有短路現象。如接線不緊會造成接觸點發熱，燒壞接線盒及電流線圈，處理方法是更換表，確保接線盒與進線的接觸牢固。負荷電流過大會造成電流線圈燒壞變色，引起電流線圈電阻值變小或匝間短路，處理方法是更換電流線圈。電壓過高或電壓線圈受潮會造成電壓線圈匝間短路和變色燒壞，處理方法是更換電壓線圈，檢查電源電壓，使其恢復正常。

3、圓盤轉動，但計度器不計數

(1)故障原因:①計度器蝸輪與蝸桿之間接觸不好。②計度器損壞。

(2)圓盤轉動，說明表的電壓回路、電流回路已接通，因此必須對計度器不計數進行檢修:①打開表蓋，檢查計度器的蝸輪與蝸桿是否接觸好。②從電能表構架上取下計度器，檢查其字輪是否缺齒、碎裂，如有則更換計度器。③檢查字輪與進字輪之間是否有雜物，如有則要用120號汽油清洗。④輕撥計度器轉動齒輪，如轉動困難，則要清洗加注表油。⑤清洗完畢，安裝計度器，檢查蝸輪與蝸桿的接觸處，確定嚙合距離正確。

4、圓盤轉速不穩定，抖動

(1)故障原因:①轉盤與其它部位有摩擦。②上軸承鋼針歪斜。③蝸桿齒磨損。④寶石鋼珠磨損。

(2)用鉗形電流表測量進表電流，如數值穩定，圓盤轉速不穩則需檢修:①查看表的使用年限。②打開表蓋，檢查圓盤與其它部件之間的空隙是否合適，保持間隙。③檢查圓盤蝸桿齒的磨損程度，如磨損大則更換圓盤。④檢查上軸承鋼針，有無歪斜或折斷，如有則更換上軸承。⑤如無上述原因，檢查寶石鋼珠，如有磨損則要更換。⑥進行校驗，確定誤差數據合格。

5、圓盤反轉

(1)故障原因:①電流線圈燒壞。②進線接錯。

(2)檢查電能表的進出線，確定接線正確。如無錯誤，需檢查表內電流線圈是否燒壞，若燒壞則更換電流線圈。
