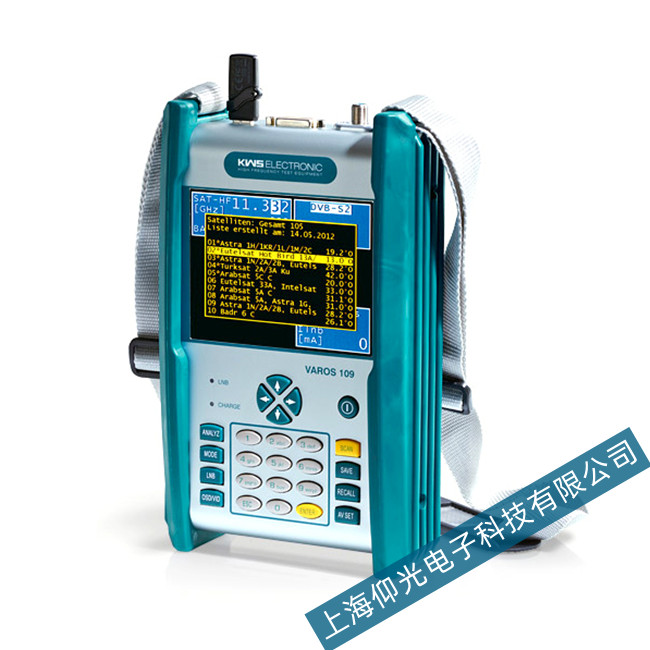

仰光電子維修-手持式場強儀故障排除方式

1、射頻輸入電路：由射頻輸入插頭及衰減器組成，衰減器由于經常使用，是故障易發點，應注意維護。

2、高頻調諧器：俗稱高頻頭。這部分電路因場強儀的不同而不同。有機械式的、電子式的、計算機式的。但都包含波段選擇電路、調諧電路（頻率顯示）、高頻放大、混頻電路、輸出的是中頻信號、

這部分電路的故障率也較高，重點是波段選擇、調諧電路。

3、中頻放大器：一般有第一中放、中頻濾波、校準放大、二次混頻第二中放組成。這部分電路集成比較高、電壓低、故障率低。

4、視放、電平指示電路:由檢波方式選擇、視頻檢波、視頻放大、刻度指示等電路組成。這部分的故障率較高。表頭式一般是檢波電路及表頭故障。而非表頭式故障現象很多，電路彼此牽扯面大，必須具體電路具體分析。

5、監聽電路:由監聽方式選擇、音旦控制等。這部分故障比較容易處理。

6、電源電路:一般的場強儀的電源電路比較簡單。對于帶監視器及計算機的場強儀電源較復雜，而且儀器某些部位的電壓由行輸出供給，檢作時應予以注意。

場強儀的維修，在實踐中我們一般采取如下三個步驟：

1、用萬用表檢查電源及各電路的供電是否正常。

2、由高頻信號發生器輸入標準的射頻測試信號, 用示波器采用迷法判斷出故障的大體位置。

3、仔細檢查故障范圍內電路情況，直至故障排除。

對場強儀的修理，一定要沒弄懂電路原理，要注意不要輕易改變機中電位器的位置，元件的更換要保證器件可靠且參數與原器件基本相同，以免擴大故障，造成不必要的損失。
