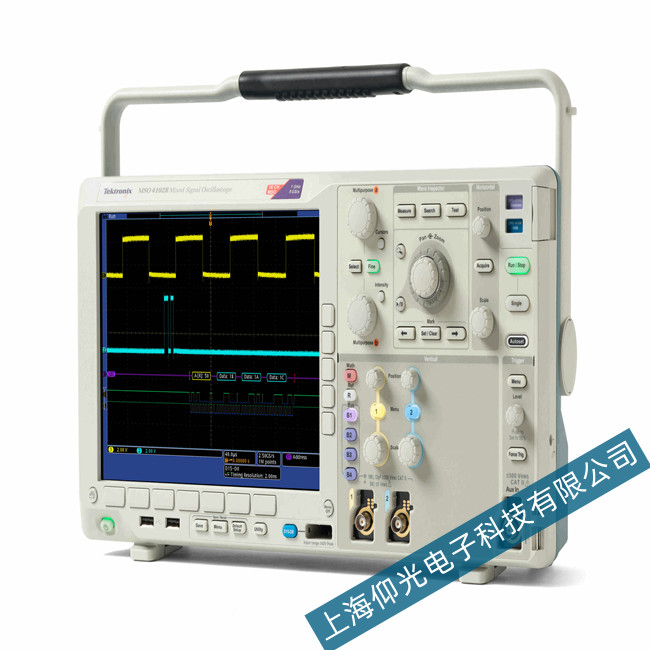

示波器黑屏怎么辦？泰克示波器MSO4102B黑屏維修
常見的泰克儀器故障包括開機黑屏、花屏、白屏等顯示問題，通道故障，開機后自檢報錯，無法開機，和按鍵失靈等問題。導致這些故障出現的原因有很多，但可歸納為幾種。
首先，屏幕故障或主板故障可以導致顯示故障；其次，輸入阻抗異常、無基線、無信號、和帶寬不足都可能導致通道故障；
此外，開機自檢報錯往往是主板某個模塊故障導致；無法開機的原因可能是主板或電源板故障；
最后，按鈕失靈可能是器件老化或按鈕連接線路板故障等問題所致。如果遇到這些故障，就需要專業工程師進行檢測和維修。
一般來說泰克儀器出現黑屏一般是由于一下幾個原因?qū)е碌模?/span>
1. 示波器的亮度不合適。
示波器亮度調整導致黑屏的現象，通常發生在用戶上次因測試需要而調低亮度時（例如在光線較暗的情況下，亮度過強會刺眼）。老師在考核學生的時候，故意把示波器的亮度調小。維護者的習慣性操作。但是，這個問題也不容忽視。當出現黑屏?xí)r，首先檢查亮度旋鈕，將其調到更大的值，這是一個好習慣。
2. 示波器不會觸發掃描。
在亮度合適的情況下，仍有可能出現黑屏。
當示波器的觸發模式為Normal時，如果輸入通道上沒有連接有效信號，或連接信號的幅度沒有達到設定的電平（Level），就不會在X軸偏轉板上引起鋸齒波。在大多數情況下，一個不移動的光點會出現在屏幕的左側（相對于觀察者）。但是，如果此時X軸參考位置（X_Position）不正確，則此光點將不會出現在屏幕上。這也造成了黑屏。
解決的辦法是讓示波器顯示掃描線。因?yàn)�，X_Position可以將一個光點移出屏幕，但不能移出寬度約為8cm的整個掃描線。選擇觸發模式為自動觸發（Auto）允許示波器生成掃描線。
3. 示波器的Y基線位置（Y_Position）是不合適的。
如果示波器的Y軸基線位置不合適，即使生成了掃描線，也可能導致掃描線在屏幕上方或下方，仍然可能出現黑屏。在這種情況下，通過轉動Y_Position旋鈕，可以快速找到掃描線并消除黑屏。
4. 不合適的信號進行測試。
通過以上分析，可以得出消除黑屏的一般步驟是：將亮度調到最大（保證正常亮度）→設置觸發模式為自動（保證掃描線的產生）→將X位置旋鈕轉到中間→全范圍調整Y_Position（檢索掃描線）。
