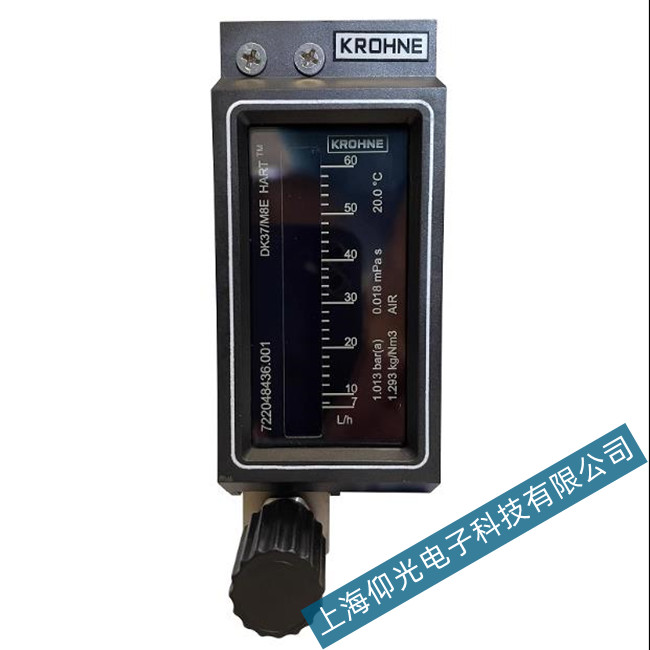

科隆DK37轉子流量計指針移動遲滯故障原因排查

(1)轉子或指針停在某一位置不動

轉子或指針停到某一位置不動，最直接的原因就是轉子被卡死不會旋轉了，是轉子流量計最常出現的故障。儀表自身原因有:轉子導向桿與止動環不同心，造成轉子卡死;工藝原因有:流體太臟或結晶卡死，開啟閥門過快，使得轉子快速向上沖擊止動器，造成止動器變形而將轉子卡死�？砂匆韵路椒�檢查和處理。

①觀察轉子是否真的被卡住。使用橡膠錘敲擊儀表安裝法蘭來振動轉子。轉子由于磁性吸附作用，會有許多金屬顆粒附著其上，致使轉子上下移動受阻卡住。敲擊振動后，部分顆粒渣滓會隨介質流出流量計，轉子能隨流體變化而旋轉，說明雜質較少，可隨流體沖走，使流量計恢復正常。

②敲擊儀表安裝法蘭振動轉子沒有效果，應拆下儀表檢查和清洗，鏟除附著物或污垢層。導向桿如彎曲，對導向桿進行校直。金屬轉子流量計的磁耦合轉子組件，磁鐵上附著的大多是鐵粉或顆粒。新安裝的儀表運行初期應利用旁路管，充分沖洗管道;為防止管道產生鐵銹，可在表前裝設過濾器。轉子組件在清洗完成后，應檢查轉子運行的靈活性，可用手指推動轉子到上導向，松手后轉子應能自由下落到下導向，并且有很清晰的金屬撞擊聲，在導向桿上多試幾個位置，觀察轉子的滑行狀況，都很靈活，說明轉子組件裝配良好。

(2)流量有變化但轉子或指針移動遲滯

也就是流量有變化但儀表的反應不靈敏。轉子與導向桿間有微粒等異物，磁耦合轉子組件上附有磁性物質或顆粒，都會使轉子轉動遲滯，處理辦法仍然是拆卸清洗。轉子導向桿與止動環不同心也會造成轉子卡死。處理時可將變形的止動器取下整形，檢查與導向桿是否同心，不同心應進行校正，然后將轉子裝好，手推轉子，感覺轉子上下通暢無阻尼及卡住現象即可，轉子流量計一定要垂直或水平安裝，不能傾斜，否則容易引發卡表或使轉子、指針移動遲滯。

檢查指示部分的連桿、指針是否有卡住現象，可手動磁鐵耦合連接的連桿，用手感覺傳動是否靈活，否則進行調整;檢查旋轉軸與軸承是否有異物阻礙運動，對癥進行清除或更換零部件;磁鐵磁性下降也會出現本故障。用手上下移動轉子，觀察指針能否平穩地跟隨著移動，不能跟隨或者跟隨不穩定，則應更換磁鐵。維修時為防止永久磁鐵的磁性減弱，嚴禁兩耦合件互相撞擊。
