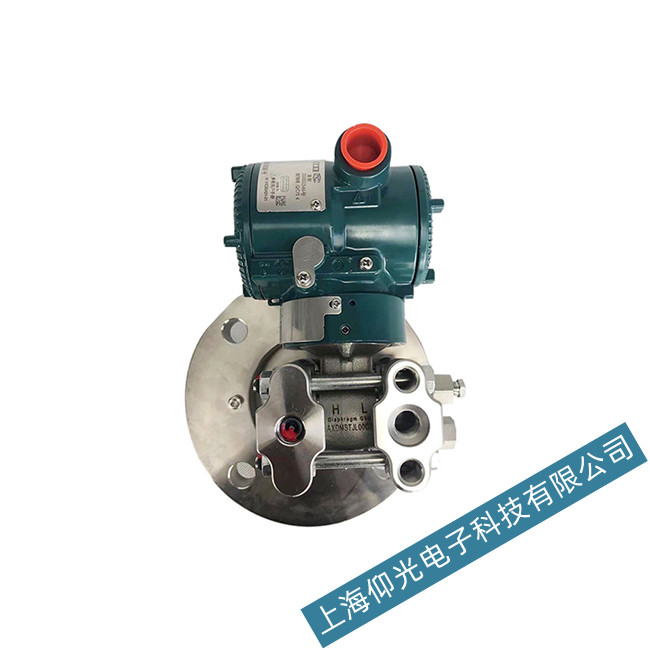

橫河EJA210E差壓變送器輸出過大故障檢修方法

故障現象：輸出過大

1、導壓管。檢查導壓管是否泄漏或堵塞；檢查截止閥是否全開；檢查氣體導壓管內是否有液體，液體導壓管內是否有氣休；檢查變送器壓力容室內有無沉積物。

2、變送器的電氣連接。檢查變送器的傳感器組件連接情況.保證接插件接觸處清潔；檢查8號插針是否可靠接表殼地。

3、變送器電路故障。用備用電路板代換檢查、判斷有故障的電路板及更換有故障的電路板。

4、檢查電源的輸出是否符合所需的電壓值。

故障現象：輸出過小或無輸出

1、導壓管。檢查導壓管是否泄漏或堵塞；檢查液體導壓管內是否有氣體；檢查變送器壓力容室內有無沉積物；檢查截止閥是否開全，平衡閥是否關嚴。

2、變送器的電氣連接。檢查變送器傳感器組件的引出線是否短接；檢查8號插針是否可靠接表殼地；保證接插件接觸處清潔；檢查各調節螺釘是否在控制范圍內。

3、接線回路。檢查加到變送器上的電壓是否正常；檢查回路是否短路或多點接地。

4、變送器電路故障。同樣也可用備用電路板替代來判斷分析有故障的電路板或更換有故障的電路板。

故障現象：輸出不穩定

1、接線回路。檢查回路是否有間歇性短路、開路或多點接地現象；檢查加到變送器上的電壓是否合適。

2、被測液體波動。調整電路的阻尼作用的大小。

3、檢查氣體導壓管內是否有液休，液體導壓管內是否有氣體。

4、保證接插件接觸處清潔，檢查傳感器組件的接地情況。

5、用備用電路板替代有故障的變送器電路板來判斷故障及更換有故障的電路板。
