Delem-DA-66T核心控制板卡維修

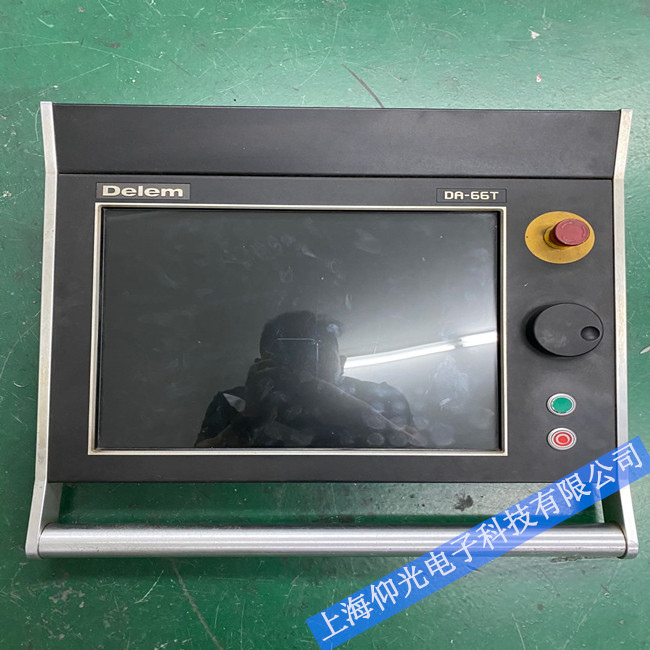

荷蘭DELEM折彎機數控系統DA-66T  前天接收到 這款折彎機數控系統的維修，分享一下這個牌子的折彎系統的核心控制板卡的維修

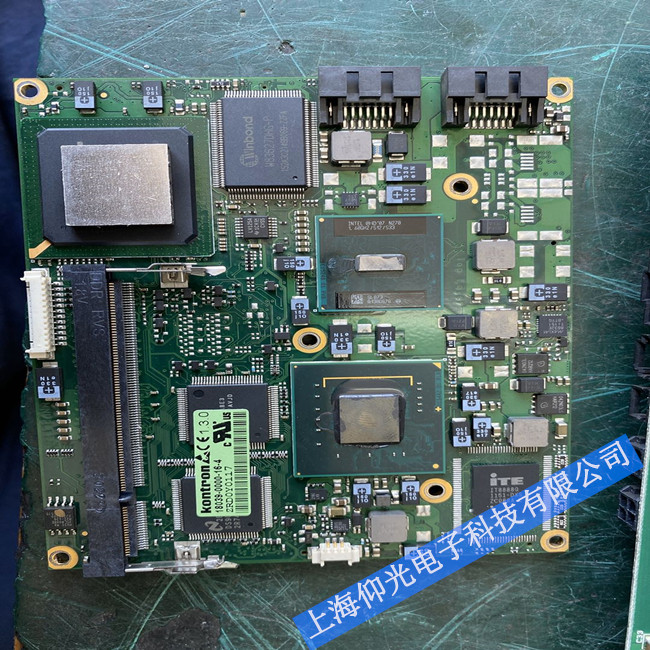

這個品牌的數控系統 核心控制板卡 一般都采用 工控主板（ETX 、XTX），常見的一般有研華 康佳特 控創 研揚 這幾家老牌的工控核心板卡。早期一批的DELEM折彎系統的核心控制 平臺架構都采用的是945系列的芯片組  比較成熟穩定
最難修復的就是核心控制板卡不良也是 最貴的部件 那么這里闡述下核心控制板卡的維修流程：首先在修復的時候 要知道檢修的工控主板是哪個牌子 哪個芯片組的 我接觸到基本是945芯片組的，不同的芯片不同廠家組上電時序有微小的差異，當然也就規范 ETX XTX 是不變，都是參考這個標準去開發設計 所以變動不是很大、

那這里 就以我檢修最多的 945芯片組為例介紹一下 怎么去維修：

1：首先這里你要知道 ETX XTX 核心板卡與底部接觸的 4個接口的信號布局  是前提；

2：接下來你需要了解 945芯片組的供電模塊 需要幾路供電 每路供電 各是給誰供電 起什么作用；

3：要知道:各路供電 電壓是多少，一般芯片組在intel說明里都有 ，當然修多了 自然就知道，好比945芯片組是采用DDR2 內存  供電是1.8V 這些基礎的要了解  ；‘’

4：了解完這些  就可以開始檢修了 當然最基礎的我這里就不闡述了 總歸檢修常規做法 “看”“量”“聞”；

其實修機 與給人看病 流程上來說基本上一致的

看--》指的 目測主板是否有燒壞  氧化的  腐蝕部分 等；

量--》指的 是主板在不通電的情況 做阻抗量測  檢測是否各路供電是否出現阻抗偏低什么的；

聞---》指的 采用聞的辦法 來尋找主板是否有出現料件出現燒焦味；

5：這些做完 當然前提 1-4檢測是正常的  可通電量測主板 各路電壓是否正常
