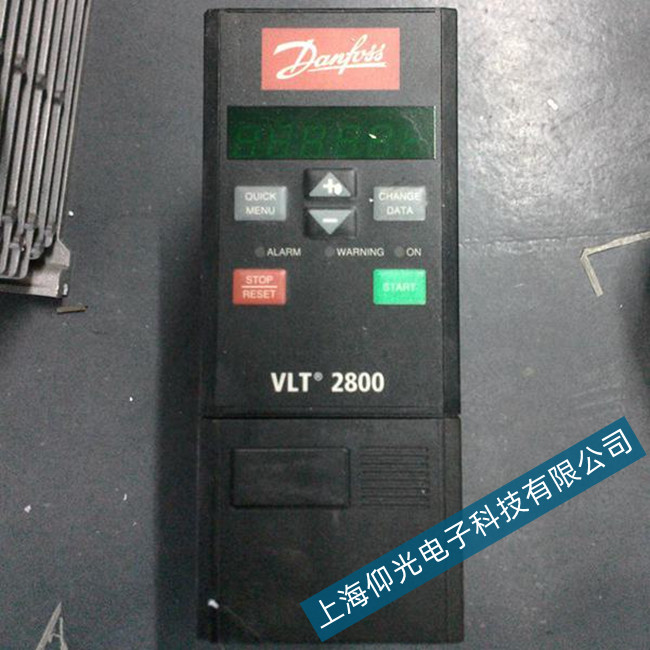

丹佛斯VLT2800系列變頻器報警代碼28維修處理

28 制動檢查失敗 制動電阻器發生故障：沒有連接制動電阻器，或者它不能工作。

丹佛斯變頻器電壓保護

丹佛斯變頻器過電壓保護

丹佛斯變頻器產生過電壓的原因及處理方法：

① 電源電壓太高

② 降速時間太短

③ 降速過程中，再生制動的放電單元工作不理想，來不及放電，請增加外接制動電阻和制動單元

④ 請檢查放電回路有沒有發生故障，實際并不放電；對于小功率的變頻器很有放電電阻損壞

丹佛斯變頻器欠電壓保護

丹佛斯變頻器產生欠電壓的原因及處理方法：

① 電源電壓太低

② 電源缺相；

③整流橋故障：如果六個整流二極管中有部分因損壞而短路，整流后的電壓將下降，對于整流器件和晶閘管的損壞，應注意檢查，及時更換。

逆變器件的介紹：

1.SCR和GTO晶閘管

⑴普通晶閘管SCR 曾稱可控硅，它有三個極：陽極，陰極和門極。

SCR的工作特點是，當在門極與陰極間加一個不大的正向電壓（G為+，K為—）時，SCR即導通，負載Rl中就有電流流過。導通后，即使取消門極電壓，SCR仍保持導通狀態。

只有當陽極電路的電壓為0或負值時，SCR才關斷。所以，只需要用一個脈沖信號，就可以控制其導通了，故它常用于可控整流。

作為一種無觸點的半導體開關器件，其允許反復導通和關斷的次數幾乎是無限的，并且導通的控制也十分方便。這是一般的“通-斷開關”所望塵莫及的，從而使實現異步電動機的丹佛斯變頻調速取得了突破。但由于變頻器的逆變電路是在直流電壓下工作的，而SCR在直流電壓下又不能自行關斷，因此，要實現逆變，還必須增加輔助器件和相應的電路來幫助它關斷。

所以，盡管當時的變頻調速裝置在個別領域（如風機和泵類負載）已經能夠?qū)嵱�，但未能進入大范圍的普及應用階段。

⑵門極關斷（GTO）晶閘管SCR在一段時間內，幾乎是能夠承受高電壓和大電流的唯一半導體器件。因此，針對SCR的缺點，人們很自然地把努力方向引向了如何使晶閘管具有關斷能力這一點上，并因此而開發出了門極關斷晶閘管。

GTO晶閘管的基本結構和SCR類似，它的三個極也是：陽極（A）、陰極（K）和門極（G）。其圖行符號也和SCR相似，只是在門極上加一短線，以示區別。
