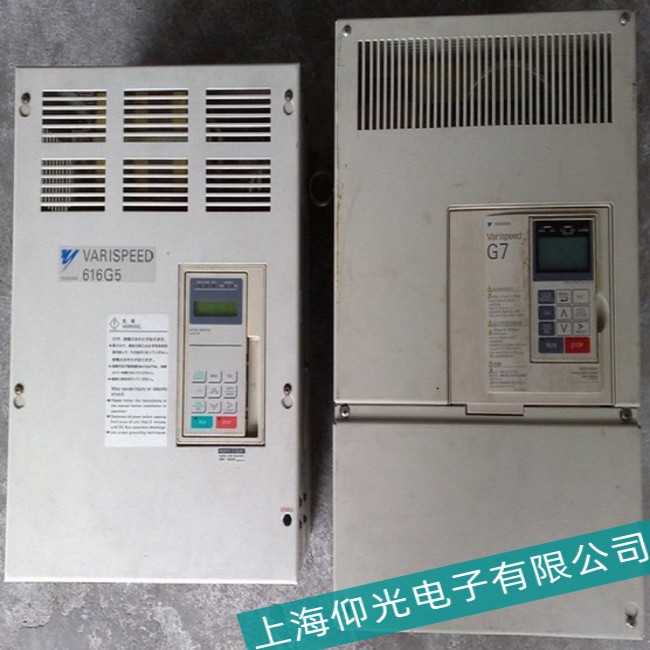

                                                             圖 安川變頻器

安川變頻器CIMR-G7A2110維修過電流-報警OC代碼原因分析

01、OC過電流問題說明：OC為變頻器較為常見故障，通常分為外部原因和內部原因。

安川變頻器外部原因：

（1）機械結構和參數設置，開環控制主要檢查電纜是否存在短路，確認電機的電源線的絕緣是否良好。

（2）檢查機械部分是否被卡�。ㄖ苿悠魇欠衲艽蜷_），電機的加減速時間是否合適。

（3）閉環控制系統中，注意檢查編碼器的接線，對地絕緣情況，通過 TRACE判斷編碼器數值反饋是否正常，編碼器以及 PG 卡固定是否良好等。

（4）輸出側接觸器閃斷，造成瞬間電流增大，檢查控制回路線路是否存在虛接。

（5）由于干擾而發生誤動作，檢查控制回路的接線、主回路的接線、接地線，充分采取抗干擾對策。

安川變頻器內部原因：

（6）安川變頻器本身的檢測元件損壞，變頻器上電（未運行狀態下且確認電流正常情況時）報出該故障，此時應考慮更換驅動板或交流互感器。

（7）對于部分變頻器，IGBT異常也會導致該故障報。

02、OV 主回路過電壓

問題說明：主回路直流電壓超過過電壓檢出值，故障發生后，若不及時處理，極易造成故障擴大化，例如電氣防火災等。

（1）上升運行過程中設備正常，下降運行時設備報 OV 故障的;

 一種是帶能量回饋裝置（整流單元）的，裝置未運行致使電能不能回饋到電網，導致直流母線電壓升高。

另外一種是使用制動單元能耗制動，我公司門機均為該模式，檢查制動單元直流進線端是否有充放電現象，檢查接制動電阻端是否正常，電源線是否松動等。

（2）輸入電源中混有浪涌電壓，在同一電源系統內，若開、關進相電容器或可控硅變換器發生動作，可能會導致輸入電壓短暫地異常急劇上升 （浪涌）。

（3）電機發生接地短路，排除發生接地短路的部位，再接通電。

（4）編碼器存在斷線，造成OV故障誤報。

（5）噪音干擾到編碼器電纜，使編碼器接線遠離噪音源，多為輸出線或動力線。由于干擾而發生誤動作，查控制回路的接線、主回路的接線、接地線，充分采取抗干擾對策。
