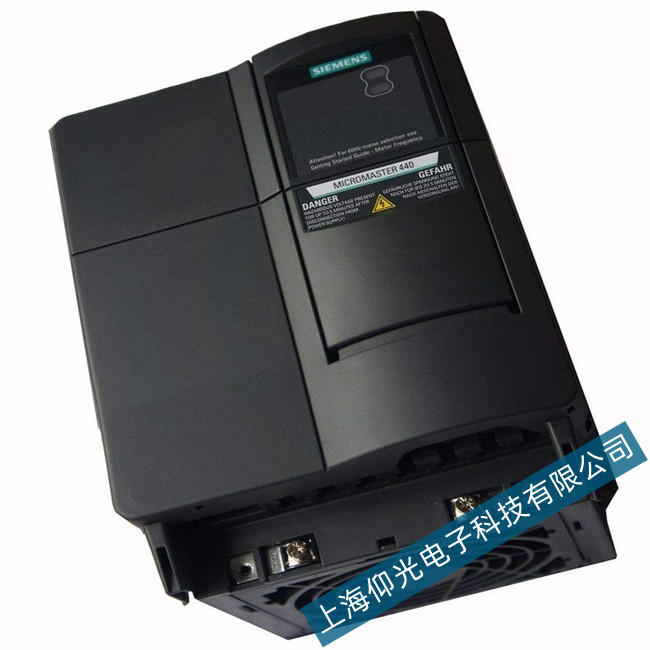

                                                   圖 西門子變頻器6SL3224-0XE42-0UA0

西門子變頻器6SL3224-0XE42-0UA0維修//“e”報警代碼維修處理

故障現象：e報警

西門子變頻器“e”報警（據分析其原因?yàn)椋旱装澹?/span>15v過低），cuvc板（5v電壓沒傳到指定地點，cuvc板有短路故障）等。

（1）西門子變頻器故障現象：控制面板pmu液晶顯示屏顯示“e”報警

處理情況：

●更換cuvc板送電開機，液晶顯示屏仍顯示“e”報警，說明故障原因不在cuvc板而在底板；

●檢查底板，用萬用表測底板各電壓，發現15v明顯偏低，查8腳軟啟動電壓是0.5v（正常值為3.85v）經查5v正常，q2觸發電壓正常，用萬用表測q2有故障換新后電壓回復正常，15v輸出正常，恢復變頻器接線，輸入?yún)��?shù)，啟動變頻器運行正常。

（2）西門子變頻器故障現象：控制面板pmu液晶顯示屏顯示“e”報警

處理情況：更換cuvc板送電開機，一切正常，說明故障就在cuvc板，測與之相關的3個1kω電阻，有一個已經變值，換新后恢復正常。

（3）西門子變頻器故障現象：控制面板pmu液晶顯示屏顯示“e”報警

處理情況：查底板15v不正常，嚴重過小，底板有明顯的過熱現象，斷開15v負載，恢復正常，顯然故障在其負載，經查為后部mos管短路造成，將mos管和與之并聯的穩壓管換新后，電壓恢復，重新送電試機一切正常。

（4）西門子變頻器故障現象：控制面板pmu液晶顯示屏顯示“e”報警

處理情況：更換cuvc板故障消失，說明故障就在cuvc板，用萬用表電阻檔測1，2點（5v電源端）阻值為320ω（正常為486ω）證明了電路有短路的地方，經查d5有兩腳直接擊穿，用熱風槍拿掉d5，換上新的（焊接一定要仔細，不要有人為的短路或斷路產生）重新送電試機，完全恢復正常。
