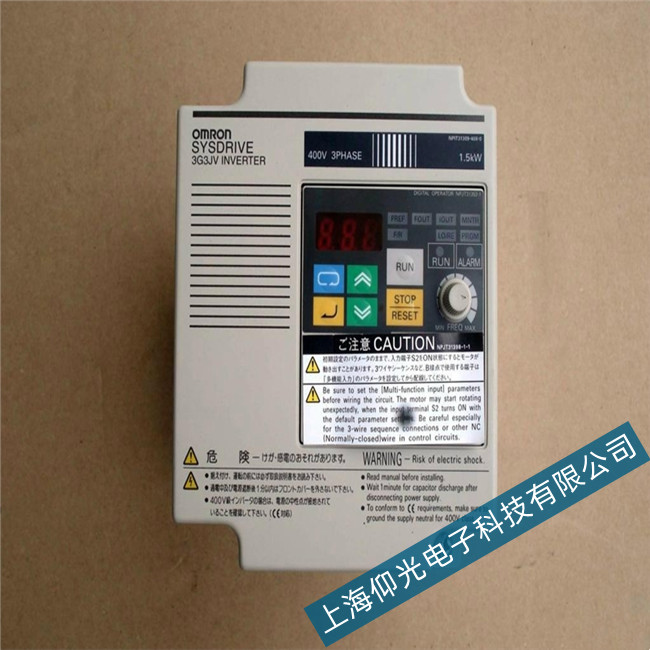

歐姆龍變頻器3G3FV系列OL1、OU、OC報警代碼維修處理

1、變頻器故障代碼：OL1

“OL1”是過載錯誤。原因如下：

①電機額定電流設置錯誤。

②電機保護動作時間設置的過短，需要延長電機動作時間。

③變頻器加減速時間設置的過短，需要延長加減速時間。

④變頻器V/F曲線中的電壓頻率設置的過低，確認電機銘牌的規格參數，把變頻器電壓頻率設置為電機額定頻率。

⑤當1臺變頻器帶多臺電機的時候，把變頻器中電機過負載兼得功能設置為無效。

⑥負載過大，需要減小負載或增加電機容量。

2、變頻器故障代碼：OU

“OU“是過電壓錯誤。變頻器在運行過程中檢測出主回路過電壓，200V級：超過410VDC時檢測出 400V級：超過820VDC時檢測出。對策如下：

①再生能力過大（沒有用制動。

◆延長減速時間。

◆把變頻器中減速時防止失速動作電壓值下降10V左右（200V級 設定為380V 400V級設定為770V）。

②再生處理不動作（用制動電阻時）

◆把減速中防速度功能設置為無效。

◆把自動加減速功能設定為無效。

③制動選件布線異常（用制動電阻時),確認制動單元、制動電阻安裝是否正確。

④檢查變頻器供電電壓是否超過額定電壓。

⑤制動電阻選擇的太大（用制動電阻時），更換合適阻值和功率的制動電阻。

⑥變頻器內部制動晶體管損壞，需要更換變頻器。

3、變頻器故障代碼：OC

“OC"是過電流錯誤，說明此時實際輸出電流超過了變頻器額定輸出電流的300％。對策如下：

①檢查變頻器輸出側是否短路或斷路。

②調整變頻器V/F曲線中的參數。

③檢查使用的電機容量是否超過變頻器容量，如果超過需要更換大功率的變頻器。

④變頻器輸出部損壞，需要更換變頻器。
