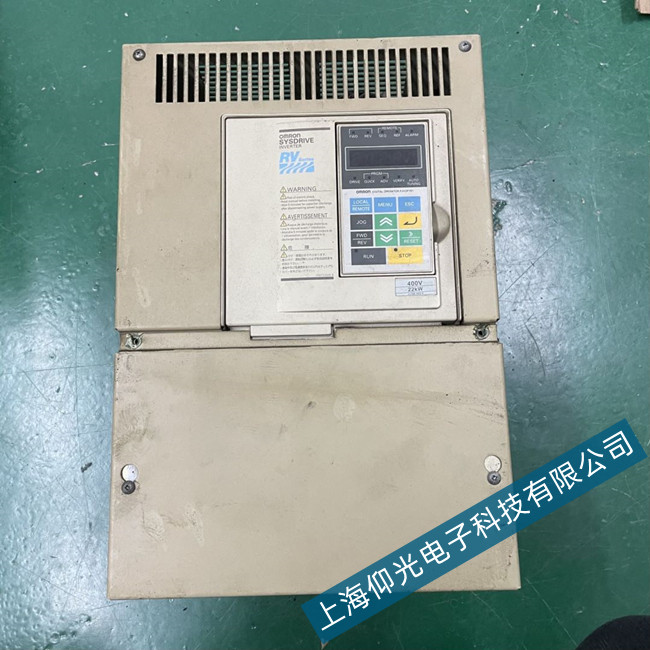

歐姆龍變頻器維修-模塊損壞故障維修方法

故障現象一、模塊損壞

歐姆龍變頻器功率模塊主要有IGBT、IPM等。檢查外殼是否有破損，檢查接線端子與印刷電路板的連接是否有腐蝕跡象。用萬用表檢查電流是否導通，或測量阻值不一致，以及功率器件門極驅動電阻是否不一致，以確定哪些功率器件損壞。

損壞原因：

1.50Hz 60Hz變頻器

2.歐姆龍變頻器本身質量差；

3.嚴重的過流外部負載不平衡；

4.由于接線不當，連接負載電容或接地電容過大，因此存在電流功率管的影響；

5.用戶電網電壓過高，或有較強的瞬態過電壓；

6.歐姆龍變頻器功率開關過壓吸收電路損壞，導致過壓無法有效吸收，離開IGBT；

7.濾波電容老化，容量降低或內部電感變大，母線過電壓吸收能力下降，導致母線過電壓過高而損壞IGBT；

8.電源器件擊穿或?qū)е赂綦x器件PCB一些灰塵和水導致點火擊穿，導致點火擊穿IGBT，IPM損壞；

9.操作不當或軟件缺陷導致上下電源切換裝置在啟動時立即干擾和啟動，同時關機不穩定；

10.雷擊、漏水、異物進入、檢查人員誤擊造成錯誤；

11.通過濾波電容的維修和更換，由于電容質量不好，或者電容接收線比原來長，使電感增大，造成母線過電壓幅值明顯增大；

12.前級整流橋損壞；

13.維修時無ESD保護措施，焊接操作損壞IGBT；

14.未考慮更換件型號和批次一致性，導致并聯元件電流不均勻損壞；

15.歐姆龍變頻器內部保護電路（過壓、過流保護）損壞，失去保護；

16.一組變頻器內部電源損壞，兩組電源輸出值變化或絕緣擊穿。

故障現象二、整流橋損壞

可以用萬用表判斷。整流橋并聯的松散連接找到損壞的。

損壞原因：

1.歐姆龍變頻器本身質量差；

2.后級電路或變頻器功率開關器件損壞，導致短路電流流過整流橋。

3.高壓電網、雷擊和過電壓浪涌。

4.歐姆龍變頻器離電網電力變壓器太近。

5.輸入缺相，整流橋負擔損壞。

故障現象三、電解電容器的損壞

歐姆龍變頻器外殼出現破損，塑料護套管開裂，安全閥被壓出電容小裂紋，端子嚴重腐蝕，上蓋變形，掉落，說明有電解電容損壞。

損壞原因：

1.歐姆龍變頻器本身質量差；

2.濾波前整流橋損壞；

3.分壓電阻損壞；

4.電容器安裝不良；

5.熱環境不好。
