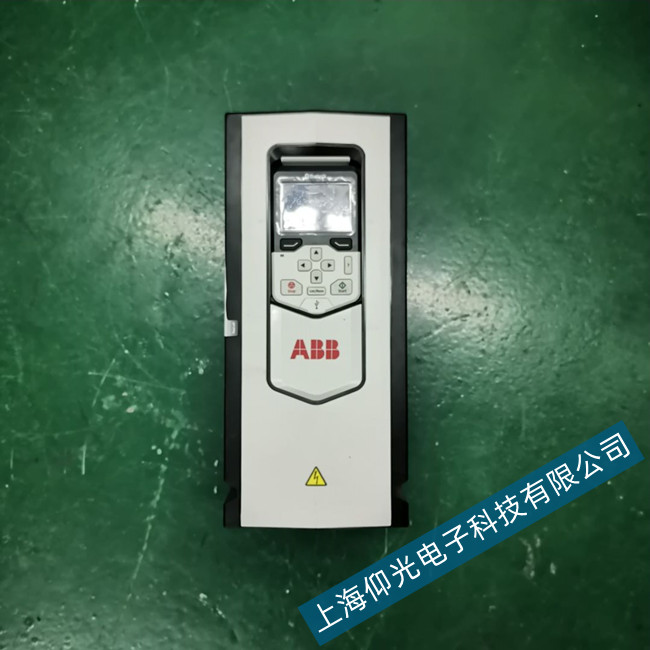

ABB變頻器ACS150系列面板顯示F002代碼維修處理

1、ABB變頻器控制面板上顯示:F001

內容：OVERCURRENT過流

報警意義：變頻器的輸出電流過大，已經超過了變頻器允許的跳閘上限值，限制電流的控制器被激活了。

診斷方向：檢查電機和相關負載是否超標。

檢查建議：

（1）加減速時間過短，適當設定長一點；加速時間 1（ACCELER TIME 1）對應參數2202

（2）檢查電動機和主電纜是否存在絕緣不好，存在漏電，或者主線路過長，或者接錯線位置等。

（3）在高溫環境，比如變頻器使用的場所溫度超過了40°，或者海拔比較高，這時候需要放大一號功率來使用，相當于變頻器降容使用才可以正常工作。如果和平時一樣使用，可能會產生過流問題。

（4）機械負載方面，不能超過電機的額定扭矩，否則也會引起變頻器這頭過流保護。

2、ABB變頻器控制面板上顯示:F002

內容：OVERVOLTAGE過壓

報警意義：變頻器的輸入電壓超過一定范圍了，母線電壓太高了，過電壓的保護控制器被激活了。

診斷方向：

輸入的靜態電源電壓過高或者中間母線瞬態電壓過壓。

減速時間太短了。

電壓和閥值：對于200 V的變頻器而言，中間母線直流電壓的跳閘值是420 V，而400 V的變頻器中間母線直流電壓的跳閘值是840V ，電壓超過了閥值就會報F0002。

檢查建議：

（1）檢查過電壓保護控制器的閥值設定范圍

（2）檢查輸入交流電源的穩態和瞬態電壓大小

（3）減速時間設定過長，減速時間1（2203 DCELER TIME1）和減速時間2（2206 LER TIME2）這兩個參數設定太小了，調大一點。

（4）頻繁制動負載，需要外加制動單元和制動電阻，如果不加，減速時間又不合理，也可能會出現2002報警，另外要禁止母線直流過電壓保護功能。
