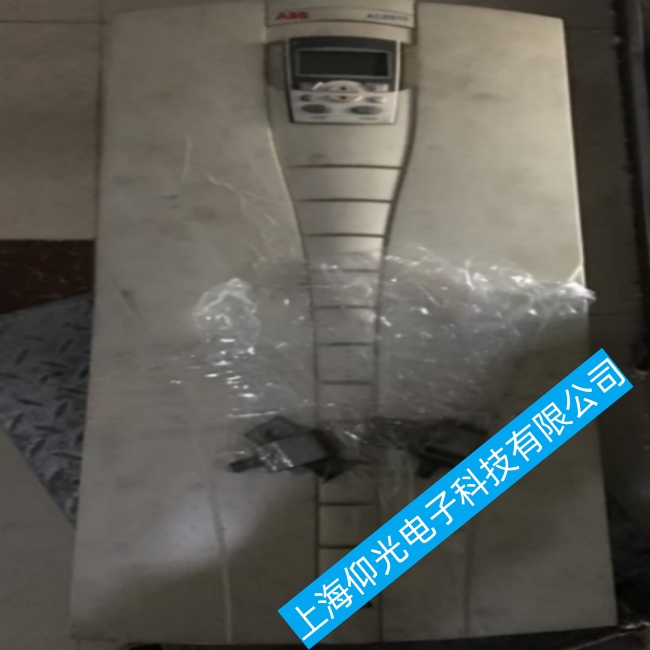

最近接修一臺ABB ACS510 37KW的變頻器，現場報故障F0022，查手冊，說的是電源缺相：DC回路的紋波電壓太高，檢查以下兩項：1、主電源缺相；2、熔斷器熔斷。
客戶是加油站將汽油從車上抽出來再加壓打進儲油罐內，當電流小于35A時變頻器可以正常運行至50Hz，一旦單向閥打開以后電流升至45A左右，主回路電壓開始降低（三相395伏，直流回路電壓從600伏下降至565伏左右，萬用表和變頻器檢測一致）。現場已經更換上線接觸器，工作時已在線測量三相進線電壓無異常，變頻器內部的整流模塊和主回路15伏繼電器已經更換。
分析：主回路電壓跌落確實比較大，已經對變頻器內主回路電容用電容表測量，標稱385伏560微法，實際測量530微法，外觀無損壞，重量一致。因目前不在現場，只有一臺5.5KW電機試機，已將主電容拆下，主回路更換2個400V255UF電容，空載試機，電壓跌落不明顯（可能容量還不夠小）。電壓檢測電路與電路圖基本一致，X4端子的11腳2.45伏（母線電壓檢測使用，送入主板），用調壓器改變輸入電壓，變頻器主回路電壓檢測準確，與萬用表實際測量一致。
因?yàn)楝F(xiàn)場有兩臺一樣的ABB 37KW變頻器和電機，客戶一用一備，已經更換故障變頻器至正常的一路，故障依舊，還更換了正常的變頻器至故障一路，依舊正常，基本可以斷定是變頻器故障無疑。
