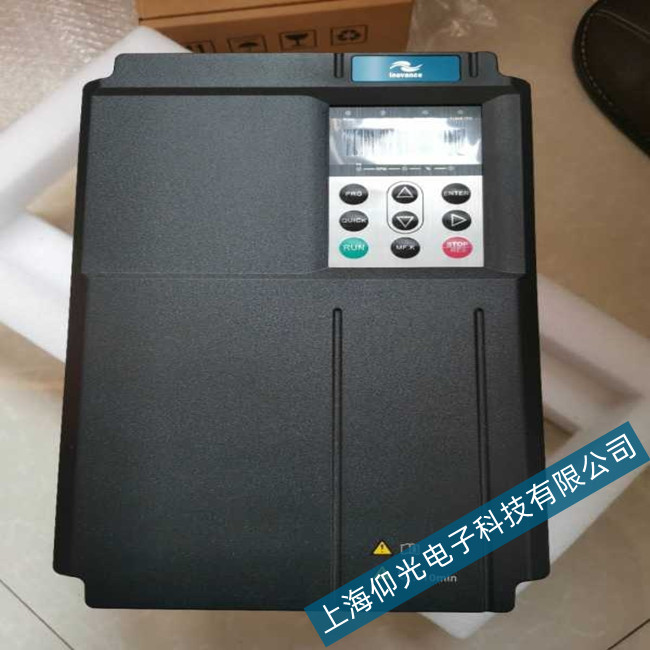

匯川變頻器MD330系列顯示欠壓故障/ERR09代碼維修解析

1、故障現象：

報E018。原因:電流檢測故障。解決辦法：1.30KW以下驅動板損壞，換機。2.37KW以上霍爾損壞，更換霍爾。

2、故障現象：

ERR09(欠壓故障)。原因:驅動板上有器件損壞。解決辦法：更換驅動板。

3、故障現象：

上電顯示HC。原因：控制板與驅動板間連線松動；控制版芯或者DSP版芯有芯片損壞。解決辦法：請排除由于連線松動所造成的問題；更換損壞的控制板與驅動板。

4、故障現象：

上電報ERR23(電機對路短路故障)。原因：電機或電機線纜絕緣失效導致對地短路。解決辦法：若確定變頻器輸出端不接線時仍故障，則變頻器損壞；若變頻器本身沒有故障，則請排除電瓶器到電機之間，或電機本身的故障。

5、故障現象：

上電顯示“8888”。原因：MD320控制板4P，電纜，線接觸不好；MD320控制板16P排線沒有接好顯示8888；MD300控制板與鍵盤的兩個RJ45，插座，及兩個插座之間的通訊連接線故障。解決辦法：將電纜接好。

6、故障現象：

變頻運行一段時間后報E014(模塊過熱)。原因：載頻設置過高，風道堵塞或者風道損壞。解決辦法：降低載頻；或者清理風道更換風道。
