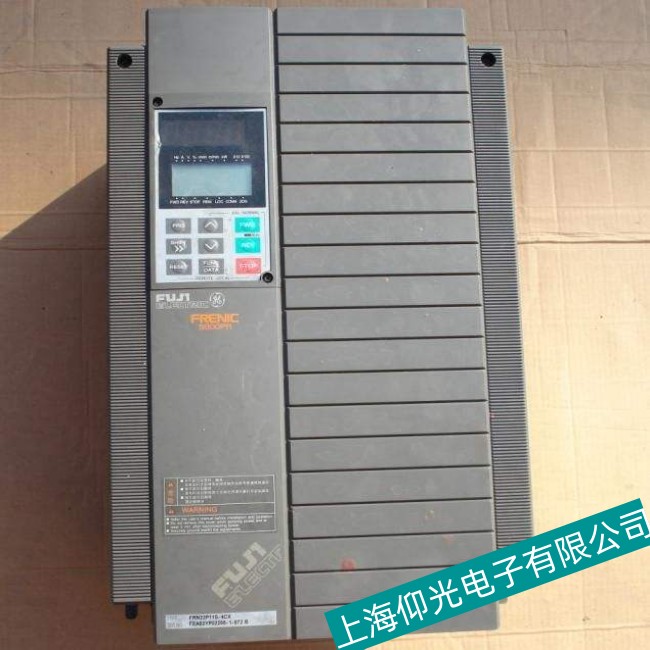

富士變頻器G11S系列Er2報警維修處理

一、 Er2報警

Er2代表面板通信異常故障。11kW以上的變頻器當24V風扇電源短路時會出現此報警(主板問題)。對于E9系列機器，一般是顯示面板的DTG元件損壞，該元件損壞時會連帶造成主板損壞，表現為更換顯示面板后上電運行時立即OC報警。而對于G/P9機器一上電就顯示“ER2”報警，則是驅動板上的電容失效了。

二、Er7報警

ER7報警代碼代表自整定不良。一般是驅動板或充電電阻故障導致。

三、OH報警

OH報警代碼代表散熱片過熱故障。出現“OH1”報警時，首先應檢查環境溫度是否過高，冷卻風扇是否工作正常，其次是檢查散熱片是否堵塞。若在恒壓供水場合且采用模擬量給定時，一般在使用800Ω電位器時容易出現此故障，給定電位器的容量不能過小，不能小于1kΩ;電位器的活動端接錯也會出現此報警。若大容量變頻器(30G11以上)的220V風扇不轉時，肯定會出現過熱報警，此時可檢查電源板上的保險管FUS2(600V，2A)是否損壞。

當出現"OH2"報警時，常常是由于主板上的CN18插件(檢測溫度的電熱計插頭)松動導致，需要重新上電進行復位。

當出現“OH3”報警時，一般是驅動板上的小電容因過熱失效，失效的結果(癥狀)是變頻器的三相輸出不平衡。

四、操作面板無顯示

此故障一般是主板、充電電阻或電源驅動板的C19電容損壞。對于大容量G/P9系列的變頻器，也可能是內部接觸器不吸合導致。對于G/P11小容量變頻器則需要排查電源板、IPM模塊上的小電路板，30G11以上容量的機器，重點檢查電源板上的保險管FUS1。
