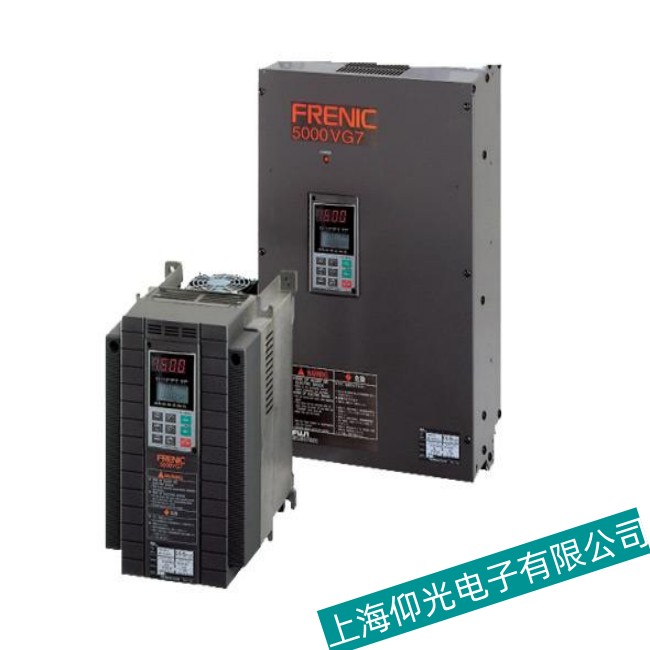

富士Mega-Lite(GLIS)系列變頻器上電無顯示維修案例

故障現象：上電無顯示。

接到手估計可能是變頻器開關電源損壞，打開變頻器檢查開關電源線路，但是經檢查開關電源器件線路都無損壞，在DC正負處上直流電壓也無顯示，這個時候要估計到可能是驅動問題，將驅動電路初所有電容拆下，發現有個別電容漏液，更換新的電解電容，再次上電后正常工作。變頻器故障現象是變頻器輸出端打火，拆開檢查后發現IGBT逆變模塊擊穿，驅動電路印刷電路板嚴重?fù)p壞，正確的解決辦法是先將損壞IGBT逆變模塊拆下，拆的時候主要應盡量保護好印刷電路板不受人為二次損壞，將驅動電路上損壞的電子原器件逐一更換以及印刷電路板上開路的線路用導線連起來(這里要注意要將燒焦的部分刮干凈，以防再次打火)，再六路驅動電路阻值相同，電壓相同的情況下使用視波器測量波形，但變頻器一開，就報OCC故障(易能變頻器無IGBT逆變模塊開機會報警)使用燈泡將模塊的P1和印板連起來，其他的用導線連，再次啟動還跳OCC，確定為驅動電路還有問題，逐一更換光耦，后發現該驅動電路的光耦帶檢測功能，其中一路光耦檢測功能損壞，更換新的后，啟動正常。
